OL 90 N * Gornji ravni otvarač nadsvjetla sa širinom otvora od 170 mm
- Kod svih visina krila postiže punu širinu otvora od 170 mm
- Širina otvora je namjestiva
- Zahvaljujući plosnatom dizajnu škara potrebno je malo prostora
- Integrirano zaključavanje krila u škarama jamči sigurno zaključavanje
- Blokada odvajanja od šarki i ručna poluga s mogućnošću zaključavanja osiguravaju dodatnu sigurnost
- Blokirajući povlakač i dodatna blokada povećavaju sigurnost i nepropusnost
- Jednostavno vješanje odn. odvajanje škara pomoću tipke za aktivaciju omogućuje čišćenje prozora iznutra i izvana
- Potpuno predmontirani ugradni sklopovi olakšavaju montažu
Područja primjene
- Udobna i svakodnevna ventilacija prostorija i stubišta
- Otklopni prozor s otvaranjem prema unutra
- Također se može primijeniti na pravokutnom prozoru za otklopne prozore koji se otvaraju prema unutra
- Mogući posebni oblici kao što su kosi, trokutasti, okrugli i ravni lučni prozori
- Individualna mogućnost primjene za različita područja primjene (prijenosi stup-okvir i prijenosi špalete prozora itd.)

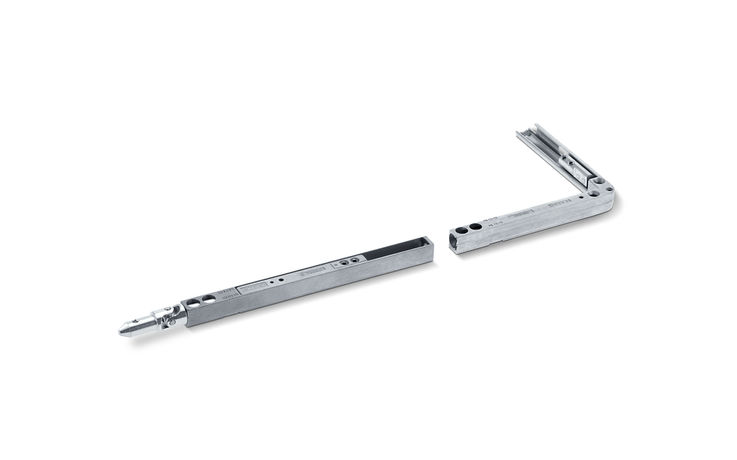

- Spajanje i rukovanje s više prozora pomoću kutnog prijenosa
- Automatizacija pomoću elektrolinearnog pogona E 212
- Montaža na drvene, plastične ili prozore od lakog metala
- Montaža na okvir

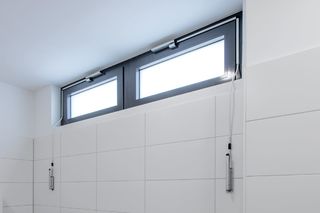

Situacija ugradnje u referentnim objektima i videosnimke

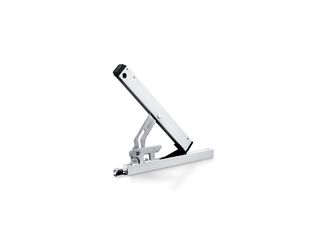

Otvarač nadsvjetla OL 90 N s ručnom polugom
Naliježući otvarač ravnog nadsvjetla sa širinom otvora 170 mm © GEZE GmbH
Specifikacije proizvoda
| OL 90 N | |
| Duljina | 242 mm |
| Dubina | 49 mm |
| Visina | 16 mm |
| Kut otvaranja (maks.) | 170 mm |
| Širina krila (min.) | 380 mm |
| Visina krila (min.) | 250 mm |
| Težina krila (maks.) | 80 kg |
| Hod okova | 54 mm |
| Prilagodljiva širina otvaranja (smanjenje?) | Uvjetovano |
| Brava prozorskog krila integrirana u ležaj škara | Da |
| Ležaj škara može se otpustiti tipkom za otpuštanje | Da |
| Protuprovalna brava (SKG) | Da |
| Može se zaključati | Da |
| Zaustavljač ?skidanja | Da |

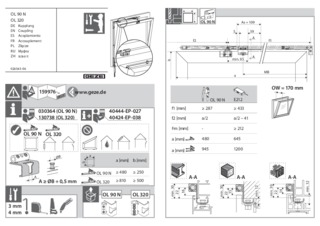

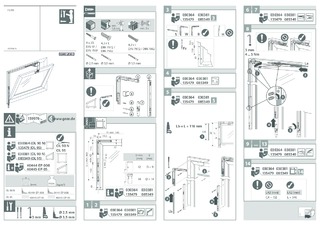

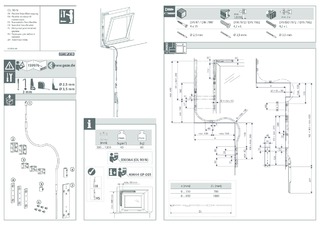

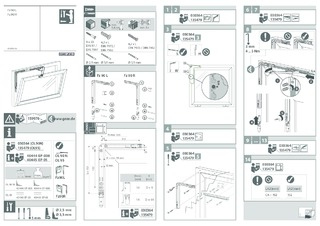

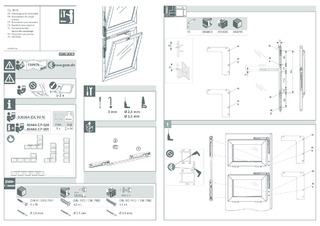

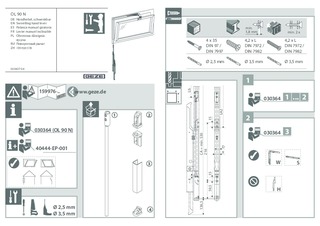

Preuzimanja
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Varijante i pričvrsni materijal
* Obavijest o prikazanim proizvodima
Prethodno navedeni proizvodi mogu se razlikovati što se tiče oblika, tipa, karakteristika i funkcija (dizajn, dimenzije, dostupnost, odobrenja, standardi itd.) ovisno o državi. Ako imate dodatna pitanja, obratite se svojoj osobi za kontakt GEZE ili nam pošaljite E-Mail .
