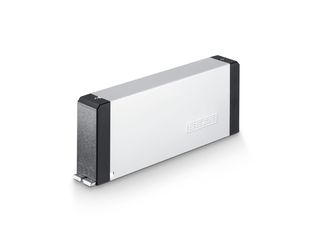

E 212 24 V * Elektrolinearni pogon za automatizaciju otvarača nadsvjetla ravnog oblika
- Povoljno i jednostavno motorizirano rješenje za upravljanje nekoliko škara
- Tanka izvedba elegantnog izgleda optimalno se integrira u dizajn fasade
- Širinu otvora moguće je promjenjivo regulirati duljinom hoda i prilagoditi prema potrebi
- Mogu se podesiti isklop preopterećenja i integrirana krajnja sklopka te hod
- Potpuno predmontirani ugradni sklopovi olakšavaju montažu
Područja primjene
- Automatizacija GEZE otvarača nadsvjetla OL 90 N, OL 95 i OL 320
- Prirodno prozračivanje u području fasade
- Otklopni prozor s otvaranjem prema unutra
- Montaža na drvene, plastične ili metalne prozore
- Montaža na okvir
Situacija ugradnje u referentnim objektima i videosnimke

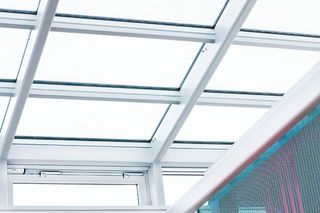

Pogon otvaranja - OL 100 s E 212, Kardiološki centar
Srce centra Bad Krozingen sustav odvoda dima i topline i tehnika prozora, električni pogon za plosnati otvarač nadsvjetla © GEZE GmbH

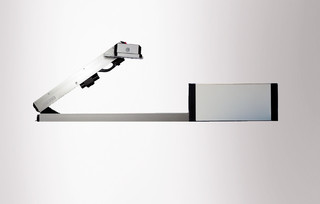

Pogon otvaranja - OL 90 s E 212, VGH osiguranja

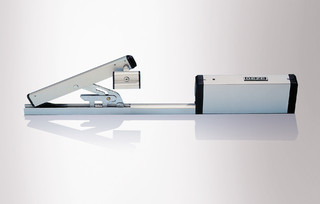

Elektrolinearni pogon za automatizaciju otvarača ravnog nadsvjetla © Lothar Wels / GEZE GmbH
Specifikacije proizvoda
| E 212 24 V | |
| Dimenzije | 211 x 30 x 80 mm |
| Potreban prostor na okviru (min.) | Potreban prostor treba se odrediti pojedinačno |
| Potreban prostor na krilu (min.) | Potreban prostor treba se odrediti pojedinačno |
| Tlačna sila | 1500 N |
| Vlačna sila | 1500 N |
| Radni napon | 24 V DC |
| Potrošnja struje | 1.2 A |
| Potrošnja energije | 29 W |
| Trajanje uključivanja | 25 % |
| Min. presjek žile | 2.5 mm² |
| Broj žila | 3 Zile |
| Radna temperatura | -20 - 60 °C |
| Tip zaštite | IP42 |
| Vrsta skraćenja hoda | Mehaničko |
| Isključivanje u krajnjem položaju izvučeno | Krajnja sklopka |
| Isključivanje u krajnjem položaju uvučeno | Krajnja sklopka |
| Isključivanje kod preopterećenja | Da |
| Oklopni prozor PREMA UNUTRA montaža na okvir | Da |

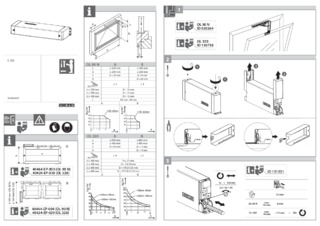

Preuzimanja
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Lothar Wels / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Varijante i pričvrsni materijal
* Obavijest o prikazanim proizvodima
Prethodno navedeni proizvodi mogu se razlikovati što se tiče oblika, tipa, karakteristika i funkcija (dizajn, dimenzije, dostupnost, odobrenja, standardi itd.) ovisno o državi. Ako imate dodatna pitanja, obratite se svojoj osobi za kontakt GEZE ili nam pošaljite E-Mail .
