1-krilna klizna vodilica

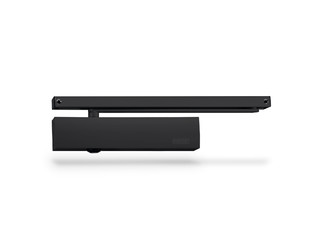

TS 5000 * Zatvarač vrata s kliznom vodilicom za jednokrilna vrata sa širinom krila do 1400 mm

Zatvarač vrata TS 5000 TS 5000, gornji zatvarač vrata s kliznom vodilicom za 1-krilna vrata
  • Kontinuirano podesiva sila zatvaranja od EN 2-6
  • Može se upotrebljavati za vrata s otvaranjem nadesno i nalijevo bez premještanja
  • Hidraulični graničnik koji ubrzava vrata tik prije zatvorenog položaja
  • Brzina zatvaranja može se individualno namjestiti
  • Integrirano prigušenje otvaranja, koči snažno otvorena vrata
  • Optički indikator sile zatvaranja za lakšu kontrolu namještanja
Prikaži više
  • Sve funkcije s namještanjem sprijeda
Kontaktirajte nas

TS 5000

Ovaj gornji zatvarač vrata za jednokrilna vrata ima jasne linije. Odobren je za montažu na protupožarna i protudimna vrata.

Područja primjene

  • Protupožarna i protudimna zaštitna vrata
  • Desna i lijeva zaokretna vrata
  • Zaokretna vrata s širinom krila do 1400 mm

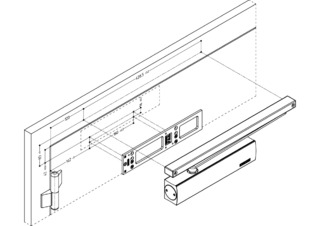

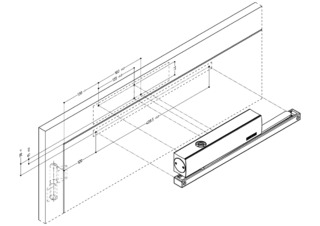

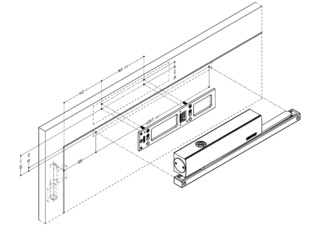

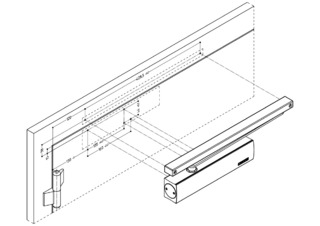

  • Montaža na krilo vrata na strani spojnica i montaža na okvir na strani suprotnoj spojnicama

Situacija ugradnje u referentnim objektima i videosnimke

Zatvarač vrata TS 5000, Ugrađen u tekstilnom i industrijskom muzeju u Augsburgu. Zatvarač vrata omogućuje optimalnu praktičnost hodanja i sem toga savršeno se uklapa u ukupnu sliku. TS 5000 nudi ne samo hidraulični graničnik nego i prigušivač otvaranja.

Zatvarač vrata TS 5000, Ugrađen u tekstilnom i industrijskom muzeju u Augsburgu.

Zatvarač vrata omogućuje optimalnu praktičnost hodanja i sem toga savršeno se uklapa u ukupnu sliku. TS 5000 nudi ne samo hidraulični graničnik nego i prigušivač otvaranja. © Dirk Wilhelmy / GEZE GmbH

Zatvarač vrata TS 5000 U staračkom domu u Bad Lippringe. Zatvarač vrata omogućuje optimalnu praktičnost hodanja i sem toga savršeno se uklapa u ukupnu sliku. TS 5000 nudi ne samo hidraulični graničnik nego i prigušivač otvaranja.

Zatvarač vrata TS 5000 U staračkom domu u Bad Lippringe.

Zatvarač vrata omogućuje optimalnu praktičnost hodanja i sem toga savršeno se uklapa u ukupnu sliku. TS 5000 nudi ne samo hidraulični graničnik nego i prigušivač otvaranja. © Martin Jakob / GEZE GmbH

Zatvarač vrata TS 5000 Ugrađen u Sportsku dvoranu u Zadru, Hrvatska. Zatvarač vrata omogućuje optimalnu praktičnost hodanja i sem toga savršeno se uklapa u ukupnu sliku. TS 5000 nudi ne samo hidraulični graničnik nego i prigušivač otvaranja.

Zatvarač vrata TS 5000 Ugrađen u Sportsku dvoranu u Zadru, Hrvatska.

Zatvarač vrata omogućuje optimalnu praktičnost hodanja i sem toga savršeno se uklapa u ukupnu sliku. TS 5000 nudi ne samo hidraulični graničnik nego i prigušivač otvaranja. © Robert Les / GEZE GmbH

Zatvarač vrata TS 5000 s kliznom vodilicom T-Stop Zatvarač vrata TS 5000 s klizna vodilica T-Stop, ugrađen u upravu Katoličke crkve Stuttgart.

Zatvarač vrata TS 5000 s kliznom vodilicom T-Stop

Zatvarač vrata TS 5000 s klizna vodilica T-Stop, ugrađen u upravu Katoličke crkve Stuttgart. © Dirk Wilhelmy / GEZE GmbH

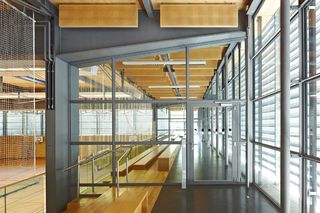

Zatvarač vrata TS 5000 Ugrađen u ulaznoj dvorani Sportske dvorane u Zadru, Hrvatska. Zatvarač vrata omogućuje optimalnu praktičnost hodanja i sem toga savršeno se uklapa u ukupnu sliku. TS 5000 nudi ne samo hidraulični graničnik nego i prigušivač otvaranja.

Zatvarač vrata TS 5000 Ugrađen u ulaznoj dvorani Sportske dvorane u Zadru, Hrvatska.

Zatvarač vrata omogućuje optimalnu praktičnost hodanja i sem toga savršeno se uklapa u ukupnu sliku. TS 5000 nudi ne samo hidraulični graničnik nego i prigušivač otvaranja. © Robert Les / GEZE GmbH

Gornji zatvarač vrata TS 5000, ugrađen u Sportskoj dvorani u Zadru, Hrvatska. Zatvarač vrata omogućuje optimalnu praktičnost hodanja i sem toga savršeno se uklapa u ukupnu sliku. TS 5000 nudi ne samo hidraulični graničnik nego i prigušivač otvaranja.

Gornji zatvarač vrata TS 5000, ugrađen u Sportskoj dvorani u Zadru, Hrvatska.

Zatvarač vrata omogućuje optimalnu praktičnost hodanja i sem toga savršeno se uklapa u ukupnu sliku. TS 5000 nudi ne samo hidraulični graničnik nego i prigušivač otvaranja. © Robert Les / GEZE GmbH

Zatvarač vrata TS 5000 Ugrađen u zgradu tvrtke u Vector, Stuttgart. Zatvarač vrata omogućuje optimalnu praktičnost hodanja i sem toga savršeno se uklapa u ukupnu sliku. TS 5000 nudi ne samo hidraulični graničnik nego i prigušivač otvaranja.

Zatvarač vrata TS 5000 Ugrađen u zgradu tvrtke u Vector, Stuttgart.

Zatvarač vrata omogućuje optimalnu praktičnost hodanja i sem toga savršeno se uklapa u ukupnu sliku. TS 5000 nudi ne samo hidraulični graničnik nego i prigušivač otvaranja. © Dirk Wilhelmy / GEZE GmbH

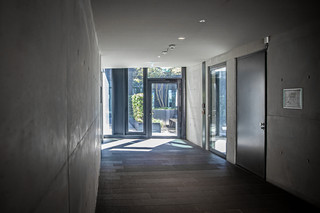

Zatvarač vrata TS 5000 na vanjskim vratima u unutarnje dvorište Kö-Bogen II Bilo da se radi o unutarnjim ili vanjskim vratima, TS 5000 nudi dokazanu funkciju i kvalitetu. Istovremeno, bezvremenski dizajn dostupan je u svim RAL bojama.

Zatvarač vrata TS 5000 na vanjskim vratima u unutarnje dvorište Kö-Bogen II

Bilo da se radi o unutarnjim ili vanjskim vratima, TS 5000 nudi dokazanu funkciju i kvalitetu. Istovremeno, bezvremenski dizajn dostupan je u svim RAL bojama. © Jürgen Biniasch / GEZE GmbH

Zatvarač vrata TS 5000 U ulaznoj dvorani Sportske dvorane u Zadru, Hrvatska. Zatvarač vrata omogućuje optimalnu praktičnost hodanja i sem toga savršeno se uklapa u ukupnu sliku. TS 5000 nudi ne samo hidraulični graničnik nego i prigušivač otvaranja.

Zatvarač vrata TS 5000 U ulaznoj dvorani Sportske dvorane u Zadru, Hrvatska.

Zatvarač vrata omogućuje optimalnu praktičnost hodanja i sem toga savršeno se uklapa u ukupnu sliku. TS 5000 nudi ne samo hidraulični graničnik nego i prigušivač otvaranja. © Robert Les / GEZE GmbH

Panorama restoran na vrhu planine Zugspitze Na skoro 3.000 m nadmorske visine prezentira se višefunkcionalan restoran kao melem za oči. GEZE sustav vrata i sigurnosni sustav već pri dolasku brinu za komforno i upadljivo brinu za slijed bez problema. Različita područja i višefunkcionalne prostorije čine to mogućim - za jedinstven doživljaj u visini zraka.

Panorama restoran na vrhu planine Zugspitze

Na skoro 3.000 m nadmorske visine prezentira se višefunkcionalan restoran kao melem za oči. GEZE sustav vrata i sigurnosni sustav već pri dolasku brinu za komforno i upadljivo brinu za slijed bez problema. Različita područja i višefunkcionalne prostorije čine to mogućim - za jedinstven doživljaj u visini zraka. © Robert Sprang / GEZE GmbH

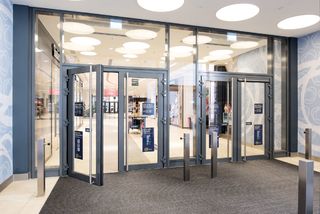

Gornji zatvarač vrata s kliznom vodilicom - TS 5000 i pogon zaokretnih vrata/zatvarač vrata - TSA 160 NT IS/TS, Milaneo TS 5000 pruža praktičnost hodanja posjetitelju, jer se teška vrata prilikom sklapanja koče i na taj način se skoro bešumno zatvaraju. Ovi se atributi također susreću kod TSA 160 NT IS/TS samo ako je s njim ugrađena još i funkcija Push & Go.

Gornji zatvarač vrata s kliznom vodilicom - TS 5000 i pogon zaokretnih vrata/zatvarač vrata - TSA 160 NT IS/TS, Milaneo

TS 5000 pruža praktičnost hodanja posjetitelju, jer se teška vrata prilikom sklapanja koče i na taj način se skoro bešumno zatvaraju. Ovi se atributi također susreću kod TSA 160 NT IS/TS samo ako je s njim ugrađena još i funkcija Push & Go. © Jürgen Pollak / GEZE GmbH

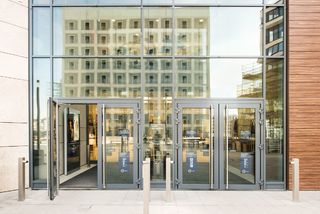

rješenje pristupa s TS 5000, TSA 160 NT IS / TS i RWA K 600 T kod Milaneo Stuttgart Interakcija proizvoda dovodi do rezultata koji posjetitelju može ponuditi najvišu praktičnost hodanja.

rješenje pristupa s TS 5000, TSA 160 NT IS / TS i RWA K 600 T kod Milaneo Stuttgart

Interakcija proizvoda dovodi do rezultata koji posjetitelju može ponuditi najvišu praktičnost hodanja. © Jürgen Pollak / GEZE GmbH

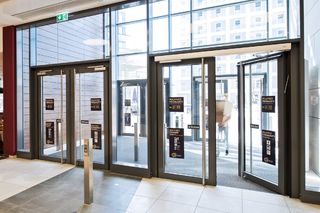

gornji zatvarač vrata s kliznom vodilicom - TS 5000 i pogon zaokretnih vrata/zatvarač vrata - TSA 160 NT IS/TS, Milaneo TS 5000 pruža praktičnost hodanja posjetitelju, jer se teška vrata prilikom sklapanja koče i na taj način se skoro bešumno zatvaraju. Ovi se atributi također susreću kod TSA 160 NT IS/TS samo ako je s njim ugrađena još i funkcija Push & Go.

gornji zatvarač vrata s kliznom vodilicom - TS 5000 i pogon zaokretnih vrata/zatvarač vrata - TSA 160 NT IS/TS, Milaneo

TS 5000 pruža praktičnost hodanja posjetitelju, jer se teška vrata prilikom sklapanja koče i na taj način se skoro bešumno zatvaraju. Ovi se atributi također susreću kod TSA 160 NT IS/TS samo ako je s njim ugrađena još i funkcija Push & Go. © Jürgen Pollak / GEZE GmbH

Zatvarač vrata TS 5000, Centar za strukovnu školu München Zatvarač vrata omogućuje optimalnu praktičnost hodanja i sem toga savršeno se uklapa u ukupnu sliku. TS 5000 nudi ne samo hidraulični graničnik nego i prigušivač otvaranja.

Zatvarač vrata TS 5000, Centar za strukovnu školu München

Zatvarač vrata omogućuje optimalnu praktičnost hodanja i sem toga savršeno se uklapa u ukupnu sliku. TS 5000 nudi ne samo hidraulični graničnik nego i prigušivač otvaranja. © Robert Sprang / GEZE GmbH

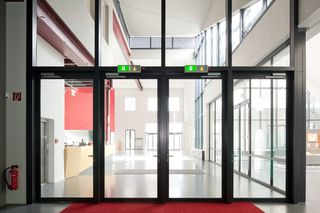

Ulaz Centar za strukovnu školu s zaokretnim vratima i izlazom u nuždi Interakcija TS 5000, Slimdrive SD servo i TS 5000 R-IS rezultira optimalnom praktičnosti hodanja, kao i maksimalnim prolaskom bez prepreka.

Ulaz Centar za strukovnu školu s zaokretnim vratima i izlazom u nuždi

Interakcija TS 5000, Slimdrive SD servo i TS 5000 R-IS rezultira optimalnom praktičnosti hodanja, kao i maksimalnim prolaskom bez prepreka. © Robert Sprang / GEZE GmbH

Zatvarač vrata TS 5000 Ugrađen u Rheinlandhaus u Kölnu. Zatvarač vrata omogućuje optimalnu praktičnost hodanja i sem toga savršeno se uklapa u ukupnu sliku. TS 5000 nudi ne samo hidraulični graničnik nego i prigušivač otvaranja.

Zatvarač vrata TS 5000 Ugrađen u Rheinlandhaus u Kölnu.

Zatvarač vrata omogućuje optimalnu praktičnost hodanja i sem toga savršeno se uklapa u ukupnu sliku. TS 5000 nudi ne samo hidraulični graničnik nego i prigušivač otvaranja. © Lothar Wels / GEZE GmbH

Zatvarač vrata TS 5000, Ugrađen u zgradu tvrtke Generali u Kölnu. Zatvarač vrata omogućuje optimalnu praktičnost hodanja i sem toga savršeno se uklapa u ukupnu sliku. TS 5000 nudi ne samo hidraulični graničnik, nego i prigušivač otvaranja.

Zatvarač vrata TS 5000, Ugrađen u zgradu tvrtke Generali u Kölnu.

Zatvarač vrata omogućuje optimalnu praktičnost hodanja i sem toga savršeno se uklapa u ukupnu sliku. TS 5000 nudi ne samo hidraulični graničnik, nego i prigušivač otvaranja. © Lothar Wels / GEZE GmbH

Zatvarač vrata TS 5000, Integra dom za starije, Ronnenberg Zatvarač vrata omogućuje optimalnu praktičnost hodanja i sem toga savršeno se uklapa u ukupnu sliku. TS 5000 nudi ne samo hidraulični graničnik nego i prigušivač otvaranja.

Zatvarač vrata TS 5000, Integra dom za starije, Ronnenberg

Zatvarač vrata omogućuje optimalnu praktičnost hodanja i sem toga savršeno se uklapa u ukupnu sliku. TS 5000 nudi ne samo hidraulični graničnik nego i prigušivač otvaranja. © Lothar Wels / GEZE GmbH

TS 5000 + OL 90 N prijenos stup-prečka, Augustinum TS 5000 protupožarna i protudimna zaštitna vrata + OL 90 N: priklopni prozor koji se otvara prema unutra, prijenos stup-prečka

TS 5000 + OL 90 N prijenos stup-prečka, Augustinum

TS 5000 protupožarna i protudimna zaštitna vrata + OL 90 N: priklopni prozor koji se otvara prema unutra, prijenos stup-prečka © Dirk Wilhelmy / GEZE GmbH

Zatvarač vrata TS 5000 U ulaznoj dvorani Sportske dvorane u Zadru, Hrvatska. Zatvarač vrata omogućuje optimalnu praktičnost hodanja i sem toga savršeno se uklapa u ukupnu sliku. TS 5000 nudi ne samo hidraulični graničnik nego i prigušivač otvaranja.

Zatvarač vrata TS 5000 U ulaznoj dvorani Sportske dvorane u Zadru, Hrvatska.

Zatvarač vrata omogućuje optimalnu praktičnost hodanja i sem toga savršeno se uklapa u ukupnu sliku. TS 5000 nudi ne samo hidraulični graničnik nego i prigušivač otvaranja. © Robert Les / GEZE GmbH

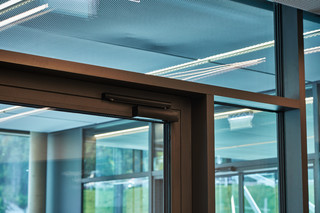

Decentan dizajn za moderna zaokretna vrata: GEZE TS 5000 zatvarač vrata TS 5000 pouzdano zatvara vrata i dobro se uklapa u arhitekturu

Decentan dizajn za moderna zaokretna vrata: GEZE TS 5000 zatvarač vrata

TS 5000 pouzdano zatvara vrata i dobro se uklapa u arhitekturu © Nicolas Thome / GEZE GmbH

Specifikacije proizvoda

TS 5000
Bez prepreka u skladu s DIN 18040 do širine vrata (maks.) u mm 1100 mm
Širina krila (maks.) 1400 mm
Vrsta montaže Montaža krila vrata na strani spojnica, Ugradnja na gornju prečku na suprotnu stranu spojnica
Kut otvaranja (maks.) 180 °
Prikladnost za protupožarna vrata Da
Podesiva sila zatvaranja Da, kontinuirano
Podesiva brzina zatvaranja Da
Podesivi završni moment zatvaranja Da, preko ventila
Integrirani prigušivač otvaranja Ja, hidrauličko namještanje
Položaj namještanja sile zatvaranja Sprijeda
Optički indikator sile zatvaranja Da
Blokada Opcijski

Preuzimanja

Gornji zatvarač vrata s kliznom vodilicom - TS 5000 i pogon zaokretnih vrata/zatvarač vrata - TSA 160 NT IS/TS, Milaneo

LABELLING OBLIGATION:  © Jürgen Pollak / GEZE GmbH

Situacija ugradnje (579795)
gornji zatvarač vrata s kliznom vodilicom - TS 5000 i pogon zaokretnih vrata/zatvarač vrata - TSA 160 NT IS/TS, Milaneo

LABELLING OBLIGATION:  © Jürgen Pollak / GEZE GmbH

Situacija ugradnje (579790)
Gornji zatvarač vrata TS 5000, ugrađen u Sportskoj dvorani u Zadru, Hrvatska.

LABELLING OBLIGATION:  © Robert Les / GEZE GmbH

Situacija ugradnje (44765)
Panorama restoran na vrhu planine Zugspitze

LABELLING OBLIGATION:  © Robert Sprang / GEZE GmbH

Situacija ugradnje (1485111)
rješenje pristupa s TS 5000, TSA 160 NT IS / TS i RWA K 600 T kod Milaneo Stuttgart

LABELLING OBLIGATION:  © Jürgen Pollak / GEZE GmbH

Situacija ugradnje (579792)
TS 5000 + OL 90 N prijenos stup-prečka, Augustinum

LABELLING OBLIGATION:  © Dirk Wilhelmy / GEZE GmbH

Situacija ugradnje (44512)

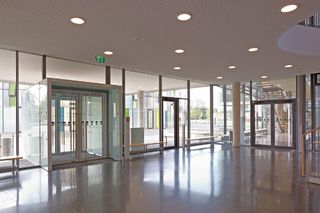

Ulaz Centar za strukovnu školu s zaokretnim vratima i izlazom u nuždi

LABELLING OBLIGATION:  © Robert Sprang / GEZE GmbH

Situacija ugradnje (51695)

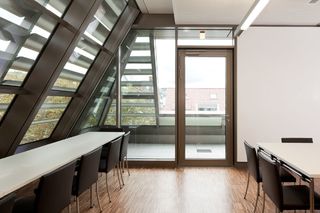

Zatvarač vrata TS 5000 s kliznom vodilicom T-Stop

LABELLING OBLIGATION:  © Dirk Wilhelmy / GEZE GmbH

Situacija ugradnje (45330)
Zatvarač vrata TS 5000 na vanjskim vratima u unutarnje dvorište Kö-Bogen II

LABELLING OBLIGATION:  © Jürgen Biniasch / GEZE GmbH

Situacija ugradnje (1942925)
Zatvarač vrata TS 5000 U staračkom domu u Bad Lippringe.

LABELLING OBLIGATION:  © Martin Jakob / GEZE GmbH

Situacija ugradnje (45610)
Zatvarač vrata TS 5000 U ulaznoj dvorani Sportske dvorane u Zadru, Hrvatska.

LABELLING OBLIGATION:  © Robert Les / GEZE GmbH

Situacija ugradnje (44279)
Zatvarač vrata TS 5000 U ulaznoj dvorani Sportske dvorane u Zadru, Hrvatska.

LABELLING OBLIGATION:  © Robert Les / GEZE GmbH

Situacija ugradnje (44523)
Zatvarač vrata TS 5000 Ugrađen u Rheinlandhaus u Kölnu.

LABELLING OBLIGATION:  © Lothar Wels / GEZE GmbH

Situacija ugradnje (51089)
Zatvarač vrata TS 5000 Ugrađen u Sportsku dvoranu u Zadru, Hrvatska.

LABELLING OBLIGATION:  © Robert Les / GEZE GmbH

Situacija ugradnje (45520)
Zatvarač vrata TS 5000 Ugrađen u ulaznoj dvorani Sportske dvorane u Zadru, Hrvatska.

LABELLING OBLIGATION:  © Robert Les / GEZE GmbH

Situacija ugradnje (45146)
Zatvarač vrata TS 5000 Ugrađen u zgradu tvrtke u Vector, Stuttgart.

LABELLING OBLIGATION:  © Dirk Wilhelmy / GEZE GmbH

Situacija ugradnje (44563)
Zatvarač vrata TS 5000, Centar za strukovnu školu München

LABELLING OBLIGATION:  © Robert Sprang / GEZE GmbH

Situacija ugradnje (51865)
Zatvarač vrata TS 5000, EnBW Biberach

LABELLING OBLIGATION:  © Nikolaus Grünwald / GEZE GmbH

Situacija ugradnje (43840)
Zatvarač vrata TS 5000, Integra dom za starije, Ronnenberg

LABELLING OBLIGATION:  © Lothar Wels / GEZE GmbH

Situacija ugradnje (50254)
Zatvarač vrata TS 5000, Ugrađen u tekstilnom i industrijskom muzeju u Augsburgu.

LABELLING OBLIGATION:  © Dirk Wilhelmy / GEZE GmbH

Situacija ugradnje (48226)
Zatvarač vrata TS 5000, Ugrađen u zgradu tvrtke Generali u Kölnu.

LABELLING OBLIGATION:  © Lothar Wels / GEZE GmbH

Situacija ugradnje (50525)

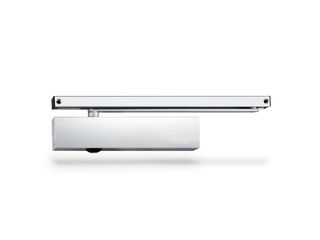

Zatvarač vrata TS 5000

LABELLING OBLIGATION:  © GEZE GmbH

Snimka proizvoda (46511)
Zatvarač vrata TS 5000

LABELLING OBLIGATION:  © GEZE GmbH

Snimka proizvoda (1378678)
Zatvarač vrata TS 5000, klizna vodilica podesiva po visini

LABELLING OBLIGATION:  © GEZE GmbH

Snimka proizvoda (842395)

Varijante i pričvrsni materijal

Klizna vodilica TS 5000/TS 3000 podesiva po visini
Dijelovi

Klizna vodilica TS 5000/3000, podesiva po visini

S visinskim izjednačenjem +/- 2 mm i polugom

Detalji proizvoda
Klizna vodilica TS 3/5000 BG
Dijelovi

Klizna vodilica TS 5000/3000

Standardna klizna vodilica s polugom

Detalji proizvoda

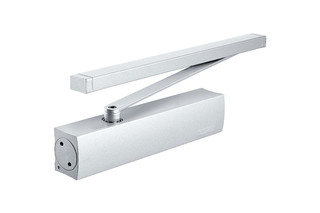

GEZE TS 5000 tijelo zatvarača
Dijelovi

Tijelo zatvarača TS 5000

Osnovno tijelo za zatvarač vrata s polužjem EN 2-6 s prigušenjem otvaranja

Detalji proizvoda

* Obavijest o prikazanim proizvodima

Prethodno navedeni proizvodi mogu se razlikovati što se tiče oblika, tipa, karakteristika i funkcija (dizajn, dimenzije, dostupnost, odobrenja, standardi itd.) ovisno o državi. Ako imate dodatna pitanja, obratite se svojoj osobi za kontakt GEZE ili nam pošaljite E-Mail .
