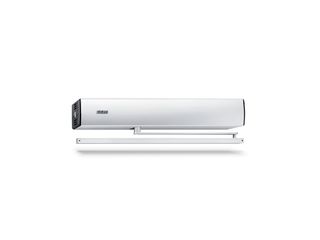

TSA 160 NT * Elektrohidraulički pogon zaokretnih vrata za jednokrilna vrata do 250 kg
- Podesiva sila zatvaranja bez prijelaza od EN3-6
- Brzina otvaranja i brzina zatvaranja mogu se individualno namjestiti
- Hidraulični graničnik koji ubrzava vrata tik prije zatvorenog položaja
- Mehanička i električka regulacija redoslijeda zatvaranja drži aktivno krilo u položaju čekanja dok se ne zatvori pasivno krilo
- Funkcija vjetrobrana regulira otvaranje i zatvaranje dvaju vrata koja se nalaze jedna iza drugih (predvorje)
- Integrirano prigušenje otvaranja, koči snažno otvorena vrata

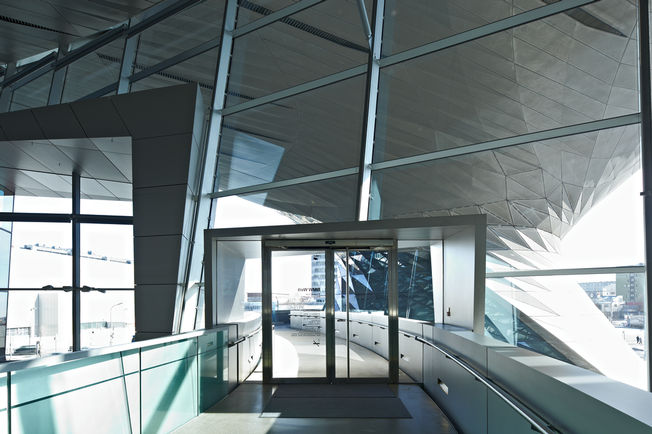

- Automatski obrnuti rad prepoznaje prepreku i vraća se natrag u otvoreni položaj
- Funkcija Push & Go nakon blagog pritiska rukom na krilo vrata aktivira automatiku pogona

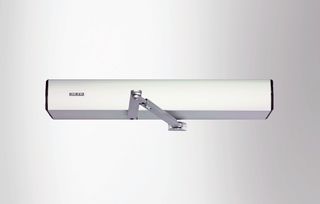

- Pogon se može upotrebljavati s kliznom vodilicom ili polužjem
Područja primjene
- Jednokrilna desna i lijeva zaokretna vrata
- Zaokretna vrata sa širinom krila do 1400 mm ili težinom do 250 kg
- Unutarnja i vanjska vrata visoke frekvencije prolaska
- Montaža na krilo vrata i montaža na okvir
Specifikacije proizvoda
| TSA 160 NT | |
| Visina | 100 mm |
| Dubina | 121 mm |
| Težina krila (maks.), 1-krilno | 250 kg |
| Dimenzija spojnica (min.-maks.) 2-krilno | 1470 mm - 2800 mm |
| Širina krila (min.-maks.) | 690 mm - 1400 mm |
| Dubina špalete (maks.) | 400 mm |
| Preklop vrata (maks.) | 20 mm |
| Tip pogona | Elektrohidraulički |
| Kut otvaranja (maks.) | 115 ° |
| Predzategnutost opruge | EN3 - EN6 |
| DIN lijevo | Da |
| DIN desno | Da |
| Montaža na okvir na suprotnu stranu spojnica s polužjem | Da |
| Mehanički završni moment zatvaranja | Da |
| Električna regulacija slijeda zatvaranja | Da |
| Odvajanje od mreže | Nije dostupno |
| Zadrška aktiviranja (maks.) | 10 s |
| Radni napon | 230 V |
| Nazivna snaga | 300 W |
| Napajanje strujom za vanjska trošila (24 V DC) | 1200 mA |
| Radna temperatura | -15 - 50 °C |
| Tip zaštite | IP20 |
| Način rada | Isklj, Automatika, Trajno otvoreno, Samo izlaz, Noć |
| Vrsta funkcije | Potpuno automatski |
| Funkcija automatike | Da |
| Funkcija tipki | Da |
| Funkcija vjetrobrana | Da |
| Detekcija prepreka | Da |
| Automatsko obrtanje | Da |
| Push & Go | namjestivo |
| Rukovanje | Programska sklopka DPS |
| Parametriranje | GEZEconnects (PC + Bluetooth), Servisni terminal ST 220 |
| Sukladnost s normom | DIN 18650, EN 16005 |
