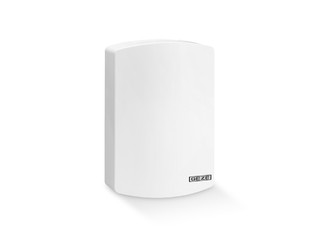

THZ N4 * Centrala stubišta u kompaktnom kućištu sustava odvoda dima i topline i za male sustave topline
- Kompaktan i atraktivan dizajn s plastičnim kućištem
- Maksimalna fleksibilnost zahvaljujući opsežnim mogućnostima parametriranja
- Sigurnost i pouzdanost potvrđuju certifikati VdS i TÜV
- Moguće je međusobno povezivanje nekoliko centrala stubišta (THZ) putem kontakata bez potencijala
- Brzo i jednostavno puštanje u rad servisnim terminalom ST 220
- Jednostavna i brza montaža
Područja primjene
- Odvođenje dima u stubištima
- Za manja rješenja sustava odvoda dima i topline s protupožarnim odsječkom
- Mogućnosti priključivanja za detektore dima, tipkala FT 4, kontakt vatrodojavne centrale, tipkala ventilatora i vremenskih senzora
- Za pogone odvoda dima i topline ukupne potrošnje struje od 4,5 A
- Upravljanje elektromotornim pogonima od 24 V za odvod dima i topline u slučaju požara
- Upravljanje kontroliranim prirodnim prozračivanjem
- Prikladno za novogradnju i kao nadogradnja

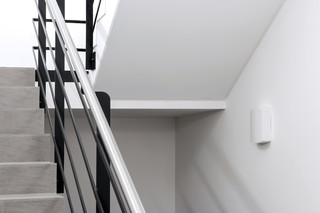

Situacija ugradnje u referentnim objektima i videosnimke
THZ N4 emergency power control unit, SHEV
SHEV emergency power control units enable the coordinated control and release of supply and exhaust air for openings equipped with window drives. A compact solution for safe smoke evacuation in stairwells. © GEZE GmbH
Specifikacije proizvoda
| THZ N4 | |
| Dimenzije | 193 x 285 x 89 mm |
| Širina | 193 mm |
| Visina | 285 mm |
| Dubina | 89 mm |
| Materijal | Plastika |
| Boja | bijelo RAL 9016 |
| Tip zaštite | IP30 |
| Radna temperatura | -5 - 40 °C |
| Radni napon | 230 V AC |
| Potrošnja energije (maks.) | 120 W |
| Presjek priključka / mreža | 1.5 mm² |
| Izlazni napon | 24 V DC +/-15% |
| Preostala valovitost | 2 % |
| Izlazna struja (maks.) | 4.5 A |
| Trajanje uključivanja kod maks. izlazne struje | 30 % |
| Presjek priključka voda motora | 4 mm² |
| Kapacitet punjive baterije | 2.3 Ah |
| Alarmne grupe | 1 |
| Sklopovi za prozračivanje | 1 x |
| Umrežavanje više centralnih jedinica | Prosljeđivanje signala alarma i resetiranja za povezivanje do 10 centrala |
| Dostupni izlazi signala | 3 dojavna kontakta s mogućnošću parametriranja |
| Parametriranje centrala | Servisne tipke i 5 LED-ova ili ST 220 |
| Sukladnost s normom | EN 12101-10, ISO 21927-9 |
| Odobrenja | VdS |
Preuzimanja
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Varijante i pričvrsni materijal
* Obavijest o prikazanim proizvodima
Prethodno navedeni proizvodi mogu se razlikovati što se tiče oblika, tipa, karakteristika i funkcija (dizajn, dimenzije, dostupnost, odobrenja, standardi itd.) ovisno o državi. Ako imate dodatna pitanja, obratite se svojoj osobi za kontakt GEZE ili nam pošaljite E-Mail .
