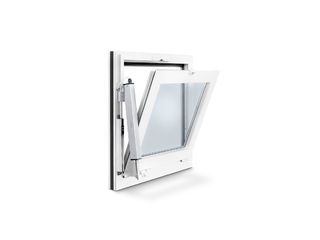

RWA 100 NT * Sustav otvaranja i zaključavanja za otklopna, donje otklopna i zaokretna krila s otvaranjem prema unutra
- Sustavno rješenje s pogonom vretena E 250 NT i kompletom konzola sa zaključavanjem
- Mehaničko zatvaranje na glavnom rubu zatvaranja preko vretenastog pogona
- Velika širina otvora uz mali hod vretena za manje od 60 sekundi
- Moguća Syncro operacija s dva pogona za široka krila prozora
- IQ windowdrive - pametno upravljanje pogonom
- Ispitano kao prirodni uređaj za odvod dima i topline (NRWG) prema EN 12101-2
Područja primjene
- Otvaranje i zaključavanje prozora s otvaranjem prema unutra s otklopnim, donje otklopnim i zaokretnim krilima
- Prirodno prozračivanje, sustav odvoda dima i topline (RWA), prirodni uređaj za odvođenje dima i topline (NRWG)
- Primjena u sustavu za dovod i odvod zraka
- Montaža na drvene, plastične ili metalne prozore

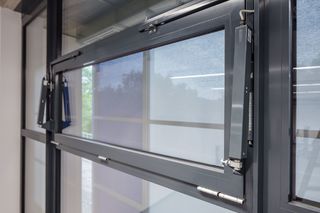

Situacija ugradnje u referentnim objektima i videosnimke
RWA 100 NT Synchro
Sustav otvaranja i zaključavanja za nagibno, sklopivo i zaokretno krilo s otvaranjem prema unutra. © Jürgen Pollak / GEZE GmbH
RWA 100 NT
Sustav otvaranja i zaključavanja za nagibno, sklopivo i zaokretno krilo s otvaranjem prema unutra. IQ windowdrive - pametno upravljanje pogonom. © GEZE GmbH
Specifikacije proizvoda
| RWA 100 NT | |
| Potreban prostor (min.) | Na strani zaključavanja: 32 mm, na strani motora: 48 mm |
| Dopuštene dimenzije glavnog ruba zatvaranja Solo za drvene i aluminijske okvire | 360 - 1200 mm |
| Dopuštene dimenzije glavnog ruba zatvaranja Solo za plastični okvir | 360 - 800 mm |
| Dopuštene dimenzije glavnog ruba zatvaranja Syncro za drvene i aluminijske okvire | 800 - 2400 mm |
| Dopuštene dimenzije glavnog ruba zatvaranja Syncro za plastični okvir | 800 - 1.600 mm |
| Visine krila za Solo i Syncro | 520 - 1700 mm |
| Tlačna sila (maks.) | 750 N |
| Tlačna sila | 750 N |
| Vlačna sila | 750 N |
| Težina ispune (maks.) | 30 kg/m² |
| Napon tijekom pogona | 24 V (+30 % do -20 %) |
| Radni napon | 24 V DC |
| Potrošnja struje | 1 A |
| Potrošnja struje prema području primjene | Prozračivanje (24 V): 0,9 A, odvod dima i topline (18 V): 1,0 A |
| Potrošnja energije | 22 W |
| Preostala valovitost | 20 % |
| Trajanje uključivanja | 30 % |
| Duljina priključnog kabela | 2 m |
| Min. presjek žile | 0.75 mm² |
| Broj žila | 4 Zile |
| Radna temperatura | -5 - 75 °C |
| Tip zaštite | IP65 |
| Razred zaštite | III |
| Zaključavanje i dodatni kutnici | Da |
| Isključivanje u krajnjem položaju izvučeno | Interni davač puta |
| Isključivanje u krajnjem položaju uvučeno | Interni davač puta |
| Isključivanje kod preopterećenja | Da |
| NRWG ispitano | Da |
| Kompatibilno sa standardom KNX | Da |
| Oklopni prozor PREMA UNUTRA montaža na okvir | Da |
| Zaokretni prozor PREMA UNUTRA montaža na okvir | Da |
| Donje otklopni prozor PREMA UNUTRA montaža na okvir | Da |
Preuzimanja
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Jürgen Pollak / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Varijante i pričvrsni materijal
* Obavijest o prikazanim proizvodima
Prethodno navedeni proizvodi mogu se razlikovati što se tiče oblika, tipa, karakteristika i funkcija (dizajn, dimenzije, dostupnost, odobrenja, standardi itd.) ovisno o državi. Ako imate dodatna pitanja, obratite se svojoj osobi za kontakt GEZE ili nam pošaljite E-Mail .
