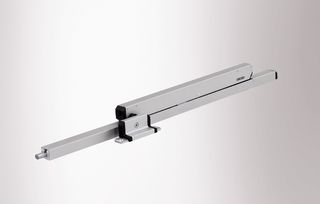

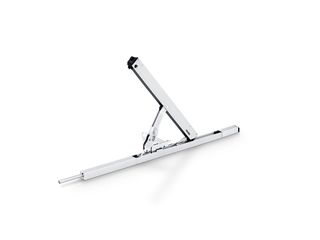

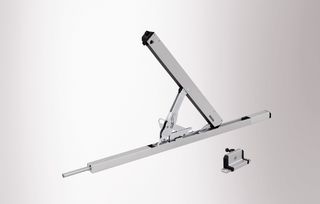

Škare OL 320 * Škare OL 320 s kliznim nosačem krila i blokadom odvajanja od šarki
- Doseže širinu otvora od 320 mm
- Širina otvora je namjestiva
- Nosač krila prikladan za visine preklopa od 0-25 mm
- Integrirana blokada krila u škarama
- Tipka za aktivaciju blokirana blokadom odvajanja od šarki
- Nije moguće otpuštanje tipkom za aktivaciju veze škara i nosača krila
- Prikladan ovjes krila pomoću spojnice s kuglastom glave između škara i nosača krila
- Mogućnost montiranja škara sprijeda
Područja primjene
- Za prozore s velikim težinama krila do maks. 250 kg
- Mogu se upotrebljavati lijevo i desno
- Pravokutni prozor s otvaranjem prema unutra i otklopnim, donje otklopnim, zaokretnim i prevrtnim krilom
- Montaža na drvene, plastične ili metalne prozore
- Montaža na okvir

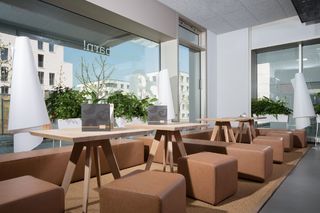

Situacija ugradnje u referentnim objektima i videosnimke

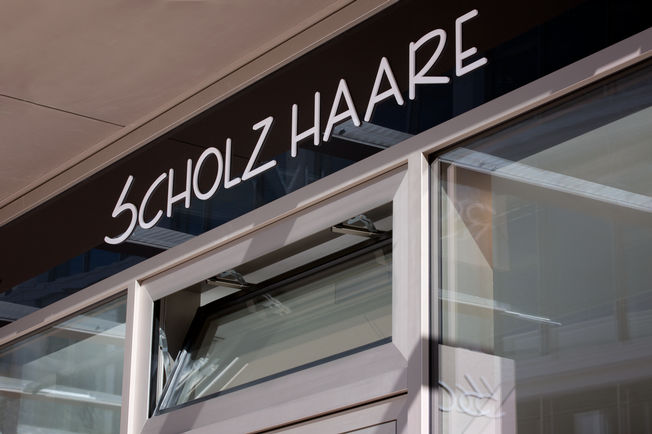

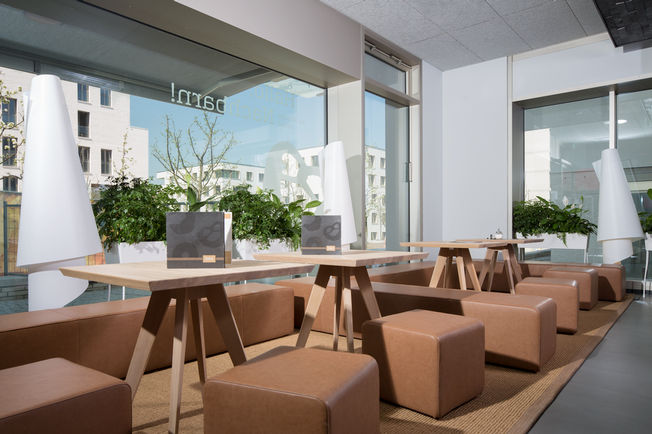

OL 90 N, gradska nastamba Killesberg
Naliježući otvarač ravnog nadsvjetla sa širinom otvora 170 mm © Nikolaus Grünwald / GEZE GmbH
OL 90 N, gradska nastamba Killesberg
Naliježući otvarač ravnog nadsvjetla sa širinom otvora 170 mm © Nikolaus Grünwald / GEZE GmbH
OL 90 N, gradska nastamba Killesberg
Naliježući otvarač ravnog nadsvjetla sa širinom otvora 170 mm © Nikolaus Grünwald / GEZE GmbH
OL 90 N s ručnom polugom, Umjetnička visoka škola Alfter
Naliježući otvarač ravnog nadsvjetla sa širinom otvora 170 mm © Lothar Wels / GEZE GmbH
OL 90 N s ručnom polugom, Umjetnička visoka škola Alfter
Naliježući otvarač ravnog nadsvjetla sa širinom otvora 170 mm © Lothar Wels / GEZE GmbH
OL 90 N, hotel Amano
Naliježući otvarač ravnog nadsvjetla sa širinom otvora 170 mm © Stefan Dauth / GEZE GmbH

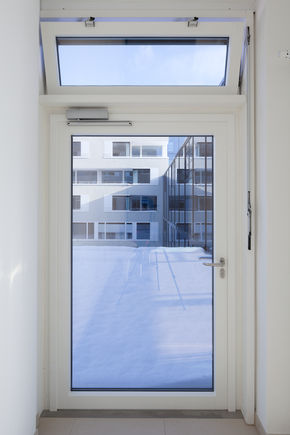

TS 5000 + OL 90 N prijenos stup-prečka, Augustinum
TS 5000 protupožarna i protudimna zaštitna vrata + OL 90 N: priklopni prozor koji se otvara prema unutra, prijenos stup-prečka © Dirk Wilhelmy / GEZE GmbH
Specifikacije proizvoda
| Škare OL 320 | |
| Širina krila (min.) | 680 mm |
| Visina krila (min.) | 400 mm |
| Težina krila (maks.) | 250 kg |
| Prilagodljiva širina otvaranja (smanjenje?) | Da |
Preuzimanja
LABELLING OBLIGATION: © Lothar Wels / GEZE GmbH
LABELLING OBLIGATION: © Lothar Wels / GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Stefan Dauth / GEZE GmbH
LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Varijante i pričvrsni materijal
* Obavijest o prikazanim proizvodima
Prethodno navedeni proizvodi mogu se razlikovati što se tiče oblika, tipa, karakteristika i funkcija (dizajn, dimenzije, dostupnost, odobrenja, standardi itd.) ovisno o državi. Ako imate dodatna pitanja, obratite se svojoj osobi za kontakt GEZE ili nam pošaljite E-Mail .
