Slimchain 230 V * Lančani pogon odgovarajućeg dizajna s mnogim mogućnostima primjene u izvedbi od 230 V
- Tanka izvedba elegantnog izgleda optimalno se integrira u dizajn fasade
- Jednostavna i brza montaža pomoću sustava za montažu Smart fix
- Izravan priključak pogona od 230 V pomoću priključnog terminala s kabelskim utikačem
- Pokriven dovod kabela od 230 V

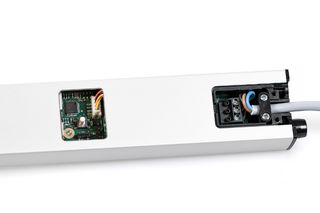

- Preko servisnog poklopca izravan pristup elektronici za parametriranje
- Kontinuirano podesiv hod pogona
- Dostupno u posebnoj verziji - mogu se konfigurirati hod, duljina kabela, boja i poravnanje lijevo/desno
Područja primjene
- Prirodno prozračivanje u području fasade
- Prozori koji se otvaraju prema unutra i prema van s otklopnim, donje otklopnim i zaokretnim krilima
- Spuštajući donje otklopni prozori s otvaranjem prema van
- Montaža na drvene, plastične ili metalne prozore
- Montaža na krilo, okvir ili integrirana montaža
Upute o sigurnosti
Pad krila prozora može predstavljati znatnu opasnost za zdravlje i život osoba koje se nalaze u okolini. Stoga je, kada se GEZE pogoni upotrebljavaju na otklopnim prozorima, obavezno propisana primjena GEZE sigurnosnih škara.
Specifikacije proizvoda
| Slimchain 230 V | |
| Dimenzije | 25 x 44 mm |
| Potreban prostor na okviru (min.) | Montaža na okvir PREMA UNUTRA: 40 mm, montaža na krilo PREMA UNUTRA: 16/21 mm, montaža na okvir PREMA VAN: 31 mm |
| Potreban prostor na krilu (min.) | Montaža na okvir PREMA UNUTRA: 40 mm, montaža na krilo PREMA UNUTRA: 34/29 mm, montaža na okvir PREMA VAN: 19 mm |
| Brzina otvaranja prozračivanje | 5 mm/s |
| Brzina zatvaranja (maks.) | 5 mm/s |
| Tlačna sila (maks.) | 100 N (neovisno o hodu), vidi dijagram sile i puta |
| Sila držanja u zatvorenom položaju (maks.) | 2000 N |
| Vlačna sila | 300 N |
| Masa krila | 200 kg* |
| Područje preklapanja | 0 - 23 mm (ovisno o primjeni i setu konzola) |
| Napon tijekom pogona | 230 V ± 10 % |
| Radni napon | 230 V |
| Potrošnja struje | 0.3 A |
| Potrošnja energije | 30 W |
| Trajanje uključivanja | 30 % |
| Posebna duljina priključnog kabela | 5 m, 7.5 m |
| Min. presjek žile | 0.75 mm² |
| Broj žila | 3 Zile |
| Radna temperatura | -5 - 70 °C |
| Tip zaštite | IP30 |
| Razred zaštite | II |
| Podesiva brzina otvaranja (prozračivanje) | Da |
| Vrsta skraćenja hoda | Podešivač, Tvorničko namještanje |
| Isključivanje u krajnjem položaju izvučeno | elektronički putem internog davača puta |
| Isključivanje u krajnjem položaju uvučeno | elektronički putem potrošnje struje |
| Isključivanje kod preopterećenja | Da |
| Oklopni prozor PREMA UNUTRA montaža na okvir | Da |
| Oklopni prozor PREMA UNUTRA montaža na krilo | Da |
| Oklopni prozor PREMA VAN montaža na okvir | Da |
| Zaokretni prozor PREMA UNUTRA montaža na okvir | Da |
| Zaokretni prozor PREMA UNUTRA montaža na krilo | Da |
| Zaokretni prozor PREMA VAN montaža na okvir | Da |
| Donje otklopni prozor PREMA UNUTRA montaža na okvir | Da |
| Donje otklopni prozor PREMA UNUTRA montaža na krilo | Da |
| Donje otklopni prozor PREMA VAN montaža na okvir | Da |
| Spuštajući donje otklopni prozor PREMA VAN montaža na okvir | Da |
Preuzimanja
LABELLING OBLIGATION: © GEZE GmbH
Varijante i pričvrsni materijal
* Obavijest o prikazanim proizvodima
Prethodno navedeni proizvodi mogu se razlikovati što se tiče oblika, tipa, karakteristika i funkcija (dizajn, dimenzije, dostupnost, odobrenja, standardi itd.) ovisno o državi. Ako imate dodatna pitanja, obratite se svojoj osobi za kontakt GEZE ili nam pošaljite E-Mail .
