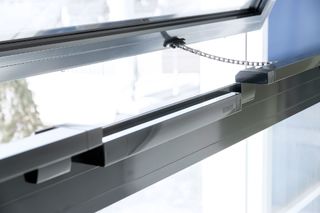

Slimchain * Lančani pogon odgovarajućeg dizajna s mnogim mogućnostima primjene u izvedbi od 24 V
- Tanka izvedba elegantnog izgleda optimalno se integrira u dizajn fasade
- Mogućnost kontinuiranog podešavanja hoda pogona i individualnih brzina prozračivanja i odvoda dima i topline
- Dostupno u posebnoj verziji - mogu se konfigurirati hod, duljina kabela, boja i poravnanje DIN lijevo / desno
- Sinkronizacija maks. četiri pogona bez vanjskog upravljačkog uređaja
- DIP prekidač za promjenu načina rada (Solo i Syncro, Master, Slave)
- Jednostavna i brza montaža pomoću sustava za montažu Smart fix
- IQ windowdrive - pametno upravljanje pogonom
- Ispitano kao prirodni uređaj za odvod dima i topline (NRWG) prema EN 12101-2
Područja primjene
- Sustav odvoda dima i topline (RWA) i prirodno prozračivanje (24 V) u području fasade
- Moguća primjena u sustavu za dovod i odvod zraka
- Prozori koji se otvaraju prema unutra i prema van s otklopnim, donje otklopnim i zaokretnim krilima
- Spuštajući donje otklopni i usporedno-odmični prozori
- Montaža na drvene, plastične ili metalne prozore
- Montaža na krilo, okvir ili integrirana montaža
- Sustavno rješenje u kombinaciji s pogonom za zaključavanje Power lock
Situacija ugradnje u referentnim objektima i videosnimke

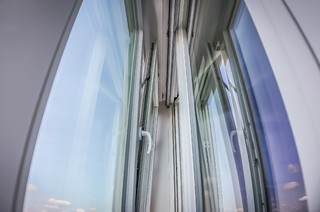

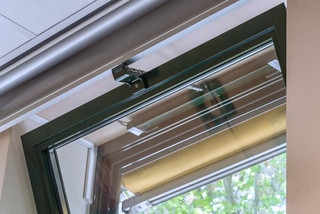

Lančani pogon Slimchain
Lančani pogon Slimchain u zgradi ureda © Exorbitart / GEZE GmbH

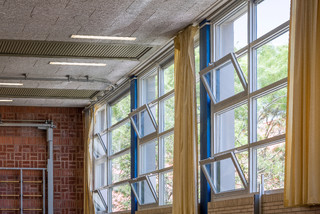

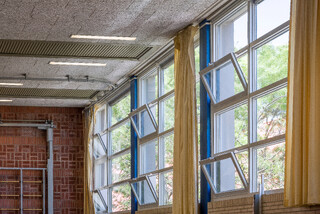

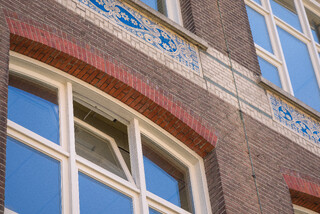

Rješenje za ventilaciju u Praedinius gimnaziji
Automatizirani prozori su korisno rješenje za ventilaciju. Sustavi prozora se mogu fleksibilno integrirati u tehniku vođenja zgrade, tako da se prozori automatski otvaraju ili zatvaraju u utvrđeno vrijeme ili u određenim situacijama. © Zweitse Korten / GEZE GmbH
Slimchain 24V lančani pogon
U Praedinius gimnaziji su pogoni prozora povezani sa senzorima kvalitete zraka. Prozori se automatski otvaraju, ako se u prostoriji utvrdi previsoka vrijednost CO₂. © Zweitse Korten / GEZE GmbH
Lančani pogon Slimchain 24V
Udobno i korisno rješenje za ventilaciju: u Praedinius gimnaziji su pogoni prozora povezani sa senzorima kvalitete zraka i otvaraju se automatski, ukoliko kvaliteta zraka opada. © Zweitse Korten / GEZE GmbH

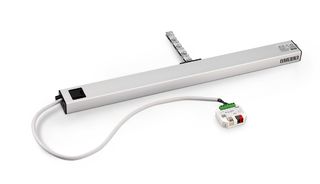

Power lock i Slimchain
Slimchain lančani pogon u atraktivnom dizajnu s mnogim mogućnostima primjene u kombinaciji s Power lock pogonom za blokadu. © GEZE GmbH
Power lock i Slimchain
Slimchain lančani pogon u atraktivnom dizajnu s mnogim mogućnostima primjene u kombinaciji s Power lock pogonom za blokadu. © GEZE GmbH

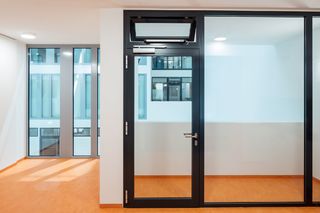

TS 5000 ECline s Slimchain u montaži nadvratnika, ugrađen u gradskoj vijećnici Leonberg
gornji zatvarač vrata s kliznom vodilicom za jednokrilna vrata bez prepreka s potporom otvaranja za lako otvaranje i udoban prolazak kroz vrata © Jürgen Pollak / GEZE GmbH

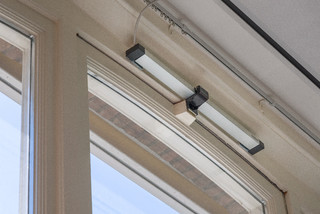

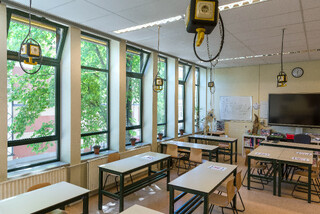

Slimchain 24V pogoni prozora u Praedinius gimnaziji
Svježi zrak počinje s prozorima koji se udobno otvaraju. Ovdje su automatski pogoni optimalni – u cijelosti s elektroničkim upravljanjem preko senzora za CO₂, temperaturu, požar ili dim ili preko KNX na sustavu za upravljanje zgradom. © Zweitse Korten / GEZE GmbH

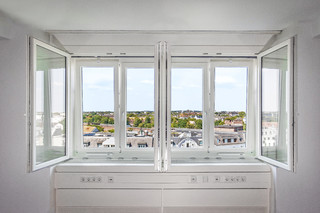

Lančani pogon Slimchain, pogon za blokadu Power lock
Lančani pogon u atraktivnom dizajnu s mnogim mogućnostima primjene u izvedbi 24 V, ugrađen u stambenoj zgradi © GEZE GmbH

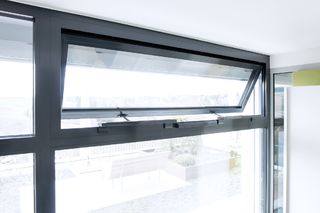

Lančani pogon Slimchain, instaliran u zgradi ureda
Sustav odvoda dima i topline i prirodno prozračivanje (24 V) u području fasade moguća primjena u sustavu za dovod i odvod zraka © Exorbitart / GEZE GmbH
Lančani pogon Slimchain s LZR-i100 laserskim skenerom, instaliran u zgradi ureda
Lančani pogon Slimchain s LZR-i100 laserskim skenerom u atraktivnom dizajnu s mnogo mogućnosti primjene © Jürgen Pollak / GEZE GmbH
Upute o sigurnosti
Pad krila prozora može predstavljati znatnu opasnost za zdravlje i život osoba koje se nalaze u okolini. Stoga je, kada se GEZE pogoni upotrebljavaju na otklopnim prozorima, obavezno propisana primjena GEZE sigurnosnih škara.
Specifikacije proizvoda
| Slimchain | |
| Dimenzije | 25 x 44 mm |
| Potreban prostor na okviru (min.) | Montaža na okvir PREMA UNUTRA: 40 mm, montaža na krilo PREMA UNUTRA: 16/21 mm, montaža na okvir PREMA VAN: 31 mm |
| Potreban prostor na krilu (min.) | Montaža na okvir PREMA UNUTRA: 40 mm, montaža na krilo PREMA UNUTRA: 34/29 mm, montaža na okvir PREMA VAN: 19 mm |
| Brzina otvaranja RWA | 15 mm/s |
| Brzina otvaranja prozračivanje | 5 mm/s |
| Brzina zatvaranja (maks.) | 5 mm/s |
| Tlačna sila (maks.) | 100 N (neovisno o hodu), vidi dijagram sile i puta |
| Sila držanja u zatvorenom položaju (maks.) | 2000 N |
| Vlačna sila | 300 N |
| Masa krila | 200 kg* |
| Područje preklapanja | 0 - 23 mm (ovisno o primjeni i setu konzola) |
| Napon tijekom pogona | 24 V ± 25 % |
| Radni napon | 24 V DC |
| Potrošnja struje | 1.1 A |
| Potrošnja struje prema području primjene | Prozračivanje (24 V): 0,9 A; odvod dima i topline (18 V): 1,1 A |
| Potrošnja energije | 22 W |
| Trajanje uključivanja | 30 % |
| Posebna duljina priključnog kabela | 5 m, 7.5 m |
| Min. presjek žile | 0.75 mm² |
| Broj žila | 4 Zile |
| Radna temperatura | -5 - 70 °C |
| Tip zaštite | IP40 |
| Razred zaštite | III |
| Funkcija Syncro | Da |
| Podesiva brzina otvaranja (prozračivanje) | Da |
| Dostupno dodatno zaključavanje | Da |
| Vrsta dodatne blokade | Pogon zaključavanja |
| Vrsta skraćenja hoda | Podešivač, Tvorničko namještanje |
| Isključivanje u krajnjem položaju izvučeno | elektronički putem internog davača puta |
| Isključivanje u krajnjem položaju uvučeno | elektronički putem potrošnje struje |
| Isključivanje kod preopterećenja | Da |
| Potpuno otvaranja u roku od 60 s | da, uključujući pogon zaključavanja |
| NRWG ispitano | Da |
| Dodatne informacije o prirodnom uređaju za odvođenje dima i topline | da, uključujući pogon zaključavanja |
| Broj sinkronizacija pogona | 4 |
| Kompatibilno sa standardom KNX | Da |
| Oklopni prozor PREMA UNUTRA montaža na okvir | Da |
| Oklopni prozor PREMA UNUTRA montaža na krilo | Da |
| Oklopni prozor PREMA VAN montaža na okvir | Da |
| Zaokretni prozor PREMA UNUTRA montaža na okvir | Da |
| Zaokretni prozor PREMA UNUTRA montaža na krilo | Da |
| Zaokretni prozor PREMA VAN montaža na okvir | Da |
| Donje otklopni prozor PREMA UNUTRA montaža na okvir | Da |
| Donje otklopni prozor PREMA VAN montaža na okvir | Da |
| Spuštajući donje otklopni prozor PREMA VAN montaža na okvir | Da |
| Usporedno-odmični prozor PREMA VAN montaža na okvir | Da |

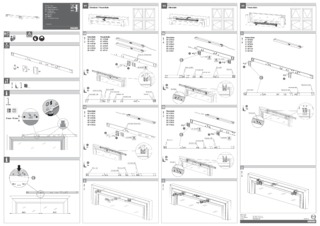

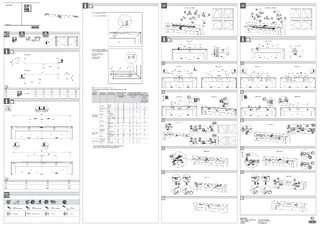

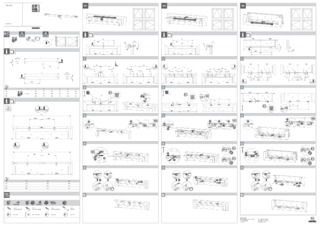

Preuzimanja
LABELLING OBLIGATION: © Jürgen Biniasch / GEZE GmbH
LABELLING OBLIGATION: © Jürgen Biniasch / GEZE GmbH
LABELLING OBLIGATION: © Zweitse Korten / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Zweitse Korten / GEZE GmbH
LABELLING OBLIGATION: © Zweitse Korten / GEZE GmbH
LABELLING OBLIGATION: © Zweitse Korten / GEZE GmbH
LABELLING OBLIGATION: © Jürgen Pollak / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH

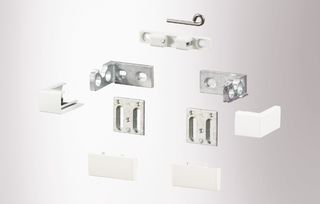

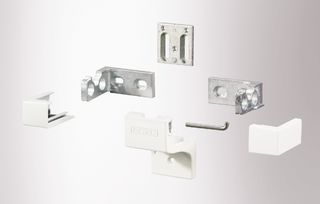

Varijante i pričvrsni materijal
* Obavijest o prikazanim proizvodima
Prethodno navedeni proizvodi mogu se razlikovati što se tiče oblika, tipa, karakteristika i funkcija (dizajn, dimenzije, dostupnost, odobrenja, standardi itd.) ovisno o državi. Ako imate dodatna pitanja, obratite se svojoj osobi za kontakt GEZE ili nam pošaljite E-Mail .
