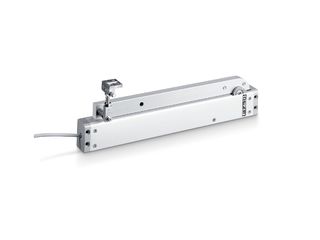

RWA K 600 F * Pogon preklopne poluge za montažu na prozore
- Otvaranje prozora za 90° za manje od 60 sekunda
- Snažni pogon s visokim okretnim momentom
- Priključni kabel može se jednostavno zamijeniti pomoću utikača
- Integrirani dojavni kontakt za povratne dojave
- Integrirano Syncro upravljanje koje može pokretati maks. dva pogona bez vanjskog upravljačkog uređaja
- Ispitano kao prirodni uređaj za odvod dima i topline (NRWG) prema EN 12101-2
Područja primjene
- Sustav odvoda dima i topline i prirodno prozračivanje (24 V)
- Prozori koji se otvaraju prema unutra s otklopnim, donje otklopnim i zaokretnim krilima
- Montaža na drvene, plastične ili metalne prozore
- Montaža na okvir

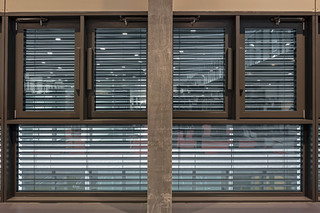

Situacija ugradnje u referentnim objektima i videosnimke
Vanjski pogled željeznički kolodvor Montreux
Vanjski pogled željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Vanjski pogled željeznički kolodvor Montreux
Vanjski pogled željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Vanjski pogled željeznički kolodvor Montreux
Vanjski pogled željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Vanjski pogled željeznički kolodvor Montreux
Vanjski pogled željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Vanjski pogled željeznički kolodvor Montreux
Vanjski pogled željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Pogon preklopne poluge K 600 F željeznički kolodvor Montreux
Pogon preklopne poluge za montažu na prozore © Lorenz Frey / GEZE GmbH
Unutarnje područje ulaz u putničku agenciju željeznički kolodvor Montreux
Ulaz putnička agencija željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Unutarnje područje željeznički kolodvor Montreux
Povijesna stuba željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Pogon preklopne poluge K 600 F željeznički kolodvor Montreux
Pogon preklopne poluge za montažu na prozore © Lorenz Frey / GEZE GmbH
Unutarnje područje željeznički kolodvor Montreux
Unutarnje područje željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Unutarnje područje željeznički kolodvor Montreux
Povijesna stuba željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Unutarnje područje željeznički kolodvor Montreux
Povijesna stuba željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Unutarnje područje željeznički kolodvor Montreux
Povijesna stuba željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Unutarnje područje željeznički kolodvor Montreux
Povijesna stuba željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Pogon preklopne poluge K 600 F željeznički kolodvor Montreux
Pogon preklopne poluge za montažu na prozore © Lorenz Frey / GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb Powerchain mit IQ Bo Safety und Flatscan W rechts und Flatscan W links © Lorenz Frey / GEZE GmbH
Željeznički kolodvor Montreux
lančani pogon za velike i teške elemente prozora koji zahtijevaju velike širine otvora © Lorenz Frey / GEZE GmbH
Klapphebelantrieb K 600 F Bahnhof Montreux
Klapphebelantrieb zur Montage an Fenstern © Lorenz Frey / GEZE GmbH
Željeznički kolodvor Montreux
Povijesna stuba © Lorenz Frey / GEZE GmbH
Željeznički kolodvor Montreux
lančani pogon za velike i teške elemente prozora koji zahtijevaju velike širine otvora © Lorenz Frey / GEZE GmbH
Željeznički kolodvor Montreux
lančani pogon za velike i teške elemente prozora koji zahtijevaju velike širine otvora © Lorenz Frey / GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb für große und schwere Fensterelemente, die große Öffnungsweiten erfordern © Lorenz Frey / GEZE GmbH
Lančani pogon Powerchain željeznički kolodvor Montreux
lančani pogon za velike i teške elemente prozora koji zahtijevaju velike širine otvora © Lorenz Frey / GEZE GmbH
Lančani pogon Powerchain željeznički kolodvor Montreux
lančani pogon za velike i teške elemente prozora koji zahtijevaju velike širine otvora © Lorenz Frey / GEZE GmbH
Lančani pogon Powerchain željeznički kolodvor Montreux
lančani pogon za velike i teške elemente prozora koji zahtijevaju velike širine otvora © Lorenz Frey / GEZE GmbH
Lančani pogon Powerchain željeznički kolodvor Montreux
lančani pogon za velike i teške elemente prozora koji zahtijevaju velike širine otvora © Lorenz Frey / GEZE GmbH
Lančani pogon Powerchain željeznički kolodvor Montreux
lančani pogon za velike i teške elemente prozora koji zahtijevaju velike širine otvora © Lorenz Frey / GEZE GmbH
Flatscan W desno željeznički kolodvor Montreux
Flatscan W desno željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Flatscan W lijevo željeznički kolodvor Montreux
Flatscan W lijevo željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Pogon preklopne poluge K 600 F željeznički kolodvor Montreux
Pogon preklopne poluge za montažu na prozore © Lorenz Frey / GEZE GmbH
Unutarnje područje željeznički kolodvor Montreux
Unutarnje područje ljekarna željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Lančani pogon Powerchain željeznički kolodvor Montreux
lančani pogon za velike i teške elemente prozora koji zahtijevaju velike širine otvora © Lorenz Frey / GEZE GmbH
Lančani pogon Powerchain željeznički kolodvor Montreux
lančani pogon za velike i teške elemente prozora koji zahtijevaju velike širine otvora © Lorenz Frey / GEZE GmbH
Željeznički kolodvor Montreux
lančani pogon za velike i teške elemente prozora koji zahtijevaju velike širine otvora © Lorenz Frey / GEZE GmbH
Lančani pogon Powerchain željeznički kolodvor Montreux
lančani pogon za velike i teške elemente prozora koji zahtijevaju velike širine otvora © Lorenz Frey / GEZE GmbH
Unutarnje područje željeznički kolodvor Montreux
Povijesna stuba željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Specifikacije proizvoda
| RWA K 600 F | |
| Dimenzije | 421 x 40 x 86 mm |
| Materijal kućišta | Aluminij |
| Tlačna sila | 600 N |
| Vlačna sila | 600 N |
| Napon tijekom pogona | 24 V ± 25 % |
| Radni napon | 24 V DC |
| Potrošnja struje | 1.4 A |
| Preostala valovitost | 20 % |
| Trajanje uključivanja | 30 % |
| Duljina priključnog kabela | 5 m |
| Posebna duljina priključnog kabela | 10 m |
| Min. presjek žile | 0.5 mm² |
| Broj žila | 5 Zile |
| Radna temperatura | -5 - 75 °C |
| Tip zaštite | IP32 |
| Razred zaštite | III |
| Funkcija Syncro | Da |
| Dostupno dodatno zaključavanje | Da |
| Vrsta dodatne blokade | Pogon zaključavanja |
| Vrsta skraćenja hoda | Podešivač |
| Isključivanje u krajnjem položaju izvučeno | Interni davač puta |
| Isključivanje u krajnjem položaju uvučeno | Interni davač puta |
| Isključivanje kod preopterećenja | Da |
| NRWG ispitano | Da |
| Broj sinkronizacija pogona | 2 |
| Oklopni prozor PREMA UNUTRA montaža na okvir | Da |
| Zaokretni prozor PREMA UNUTRA montaža na okvir | Da |
| Donje otklopni prozor PREMA UNUTRA montaža na okvir | Da |
Preuzimanja
LABELLING OBLIGATION: © Lorenz Frey / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Varijante i pričvrsni materijal
* Obavijest o prikazanim proizvodima
Prethodno navedeni proizvodi mogu se razlikovati što se tiče oblika, tipa, karakteristika i funkcija (dizajn, dimenzije, dostupnost, odobrenja, standardi itd.) ovisno o državi. Ako imate dodatna pitanja, obratite se svojoj osobi za kontakt GEZE ili nam pošaljite E-Mail .
