Powerchain * Lančani pogon za velike i teške prozorske elemente koji zahtijevaju velike širine otvaranja
- Velike brzine otvaranja u slučaju odvoda dima i topline čak i kod vrlo teških prozora
- Mogućnost kontinuiranog podešavanja hoda pogona i individualnih brzina prozračivanja i odvoda dima i topline
- Dostupno i kao posebna izvedba - mogu se konfigurirati hod, duljina kabela i boja
- Sinkronizacija maks. četiri pogona bez vanjskog upravljačkog uređaja
- DIP prekidač za promjenu načina rada (Solo i Syncro, Master, Slave)
- Jednostavna i brza montaža pomoću sustava za montažu Smart fix
- IQ windowdrive - pametno upravljanje pogonom
- Ispitano kao prirodni uređaj za odvod dima i topline (NRWG) prema EN 12101-2
Područja primjene
- Sustav odvoda dima i topline (RWA) i prirodno prozračivanje (24 V) u području fasade i krova
- Primjena u sustavu za dovod i odvod zraka
- Prozori koji se otvaraju prema unutra i prema van s otklopnim, donje otklopnim i zaokretnim krilima
- Krovni prozori
- Montaža na drvene, plastične ili metalne prozore
- Montaža na krilo i okvir
- Sinkronizacija do četiriju pogona
- Sustavno rješenje u kombinaciji s pogonom za zaključavanje Power lock
Situacija ugradnje u referentnim objektima i videosnimke
Vanjski pogled željeznički kolodvor Montreux
Vanjski pogled željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Vanjski pogled željeznički kolodvor Montreux
Vanjski pogled željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Vanjski pogled željeznički kolodvor Montreux
Vanjski pogled željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Vanjski pogled željeznički kolodvor Montreux
Vanjski pogled željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Vanjski pogled željeznički kolodvor Montreux
Vanjski pogled željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Pogon preklopne poluge K 600 F željeznički kolodvor Montreux
Pogon preklopne poluge za montažu na prozore © Lorenz Frey / GEZE GmbH
Unutarnje područje ulaz u putničku agenciju željeznički kolodvor Montreux
Ulaz putnička agencija željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Unutarnje područje željeznički kolodvor Montreux
Povijesna stuba željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Pogon preklopne poluge K 600 F željeznički kolodvor Montreux
Pogon preklopne poluge za montažu na prozore © Lorenz Frey / GEZE GmbH
Unutarnje područje željeznički kolodvor Montreux
Unutarnje područje željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Unutarnje područje željeznički kolodvor Montreux
Povijesna stuba željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Unutarnje područje željeznički kolodvor Montreux
Povijesna stuba željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Unutarnje područje željeznički kolodvor Montreux
Povijesna stuba željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Unutarnje područje željeznički kolodvor Montreux
Povijesna stuba željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Pogon preklopne poluge K 600 F željeznički kolodvor Montreux
Pogon preklopne poluge za montažu na prozore © Lorenz Frey / GEZE GmbH
Željeznički kolodvor Montreux
lančani pogon za velike i teške elemente prozora koji zahtijevaju velike širine otvora © Lorenz Frey / GEZE GmbH
Željeznički kolodvor Montreux
Povijesna stuba © Lorenz Frey / GEZE GmbH
Željeznički kolodvor Montreux
lančani pogon za velike i teške elemente prozora koji zahtijevaju velike širine otvora © Lorenz Frey / GEZE GmbH
Željeznički kolodvor Montreux
lančani pogon za velike i teške elemente prozora koji zahtijevaju velike širine otvora © Lorenz Frey / GEZE GmbH
Lančani pogon Powerchain željeznički kolodvor Montreux
lančani pogon za velike i teške elemente prozora koji zahtijevaju velike širine otvora © Lorenz Frey / GEZE GmbH
Lančani pogon Powerchain željeznički kolodvor Montreux
lančani pogon za velike i teške elemente prozora koji zahtijevaju velike širine otvora © Lorenz Frey / GEZE GmbH
Lančani pogon Powerchain željeznički kolodvor Montreux
lančani pogon za velike i teške elemente prozora koji zahtijevaju velike širine otvora © Lorenz Frey / GEZE GmbH
Lančani pogon Powerchain željeznički kolodvor Montreux
lančani pogon za velike i teške elemente prozora koji zahtijevaju velike širine otvora © Lorenz Frey / GEZE GmbH
Flatscan W lijevo željeznički kolodvor Montreux
Flatscan W lijevo željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Pogon preklopne poluge K 600 F željeznički kolodvor Montreux
Pogon preklopne poluge za montažu na prozore © Lorenz Frey / GEZE GmbH
Unutarnje područje željeznički kolodvor Montreux
Unutarnje područje ljekarna željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Lančani pogon Powerchain željeznički kolodvor Montreux
lančani pogon za velike i teške elemente prozora koji zahtijevaju velike širine otvora © Lorenz Frey / GEZE GmbH
Lančani pogon Powerchain željeznički kolodvor Montreux
lančani pogon za velike i teške elemente prozora koji zahtijevaju velike širine otvora © Lorenz Frey / GEZE GmbH
Željeznički kolodvor Montreux
lančani pogon za velike i teške elemente prozora koji zahtijevaju velike širine otvora © Lorenz Frey / GEZE GmbH
Lančani pogon Powerchain željeznički kolodvor Montreux
lančani pogon za velike i teške elemente prozora koji zahtijevaju velike širine otvora © Lorenz Frey / GEZE GmbH
Unutarnje područje željeznički kolodvor Montreux
Povijesna stuba željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Lančani pogon Powerchain željeznički kolodvor Montreux
lančani pogon za velike i teške elemente prozora koji zahtijevaju velike širine otvora © Lorenz Frey / GEZE GmbH
Flatscan W desno željeznički kolodvor Montreux
Flatscan W desno željeznički kolodvor Montreux © Lorenz Frey / GEZE GmbH
Lančani pogon Powerchain sa sigurnosnim škarama
Lančani pogon za velike i teške elemente prozora koji zahtijevaju velike širine otvora, ugrađen u stambenoj zgradi © GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb Powerchain mit IQ Bo Safety und Flatscan W rechts und Flatscan W links © Lorenz Frey / GEZE GmbH
Klapphebelantrieb K 600 F Bahnhof Montreux
Klapphebelantrieb zur Montage an Fenstern © Lorenz Frey / GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb für große und schwere Fensterelemente, die große Öffnungsweiten erfordern © Lorenz Frey / GEZE GmbH
Powerchain lančani pogon na stropu ÖAMTC-centrale (Austrijski klub za automobile, motocikle i krstarice)
Inteligentni pogoni prozora iz serije GEZE IQ Windowdrive također su namijenjeni za prozore velikih površina na stropu. © Sigrid Rauchdobler / GEZE GmbH
Upute o sigurnosti
Pad krila prozora može predstavljati znatnu opasnost za zdravlje i život osoba koje se nalaze u okolini. Stoga je, kada se GEZE pogoni upotrebljavaju na otklopnim prozorima, obavezno propisana primjena GEZE sigurnosnih škara.
Specifikacije proizvoda
| Powerchain | |
| Dimenzije | 36 x 51 mm |
| Potreban prostor na okviru (min.) | Montaža na okvir PREMA UNUTRA: 50/61 mm (za zaokretno krilo DIN L), Montaža na krilo PREMA UNUTRA: 30/41 mm (za zaokretno krilo DIN R), Montaža za okvir PREMA VAN: 50 mm |
| Potreban prostor na krilu (min.) | Montaža na okvir PREMA UNUTRA: 40 mm, montaža na krilo PREMA UNUTRA: 50 mm, Montaža na okvir AW 30/41 mm (za zaokretno krilo DIN R) |
| Brzina otvaranja RWA | 15 mm/s |
| Brzina otvaranja prozračivanje | 5 mm/s |
| Brzina zatvaranja (maks.) | 5 mm/s |
| Tlačna sila (maks.) | 600 N (neovisno o hodu), vidi dijagram sile i puta |
| Sila držanja u zatvorenom položaju (maks.) | 3000 N |
| Vlačna sila | 600 N |
| Masa krila | 200 kg* |
| Područje preklapanja | 0 - 23 mm (ovisno o primjeni i setu konzola) |
| Napon tijekom pogona | 24 V ± 25 % |
| Radni napon | 24 V DC |
| Potrošnja struje | 1.5 A |
| Potrošnja struje prema području primjene | Prozračivanje (24 V): 1,2 A; odvod dima i topline (18 V): 1,5 A |
| Potrošnja energije | 36 W |
| Trajanje uključivanja | 30 % |
| Posebna duljina priključnog kabela | 5 m, 7.5 m |
| Min. presjek žile | 0.75 mm² |
| Broj žila | 4 Zile |
| Radna temperatura | -5 - 70 °C |
| Tip zaštite | IP40 |
| Razred zaštite | III |
| Funkcija Syncro | Da |
| Podesiva brzina otvaranja (prozračivanje) | Da |
| Dostupno dodatno zaključavanje | Da |
| Vrsta dodatne blokade | Pogon zaključavanja |
| Vrsta skraćenja hoda | Podešivač, Tvorničko namještanje |
| Isključivanje u krajnjem položaju izvučeno | elektronički putem internog davača puta |
| Isključivanje u krajnjem položaju uvučeno | elektronički putem potrošnje struje |
| Isključivanje kod preopterećenja | Da |
| Potpuno otvaranja u roku od 60 s | da, do hoda od 800 mm, uključujući i pogon za zaključavanje |
| NRWG ispitano | Da |
| Dodatne informacije o prirodnom uređaju za odvođenje dima i topline | da, do hoda od 800 mm, uključujući i pogon za zaključavanje |
| Broj sinkronizacija pogona | 4 |
| Kompatibilno sa standardom KNX | Da |
| Oklopni prozor PREMA UNUTRA montaža na okvir | Da |
| Oklopni prozor PREMA UNUTRA montaža na krilo | Da |
| Oklopni prozor PREMA VAN montaža na okvir | Da |
| Zaokretni prozor PREMA UNUTRA montaža na okvir | Da |
| Zaokretni prozor PREMA UNUTRA montaža na krilo | Da |
| Zaokretni prozor PREMA VAN montaža na okvir | Da |
| Donje otklopni prozor PREMA UNUTRA montaža na okvir | Da |
| Donje otklopni prozor PREMA UNUTRA montaža na krilo | Da |
| Donje otklopni prozor PREMA VAN montaža na okvir | Da |
| Krovni prozor PREMA VAN | Da |
Preuzimanja
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH

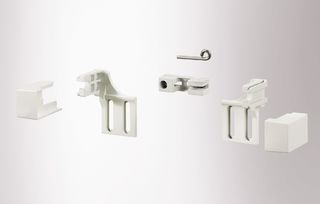

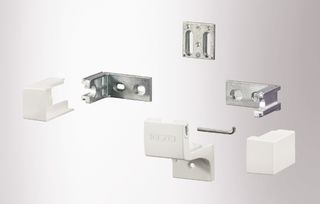

Varijante i pričvrsni materijal
* Obavijest o prikazanim proizvodima
Prethodno navedeni proizvodi mogu se razlikovati što se tiče oblika, tipa, karakteristika i funkcija (dizajn, dimenzije, dostupnost, odobrenja, standardi itd.) ovisno o državi. Ako imate dodatna pitanja, obratite se svojoj osobi za kontakt GEZE ili nam pošaljite E-Mail .
