ECchain * Lančani pogon s univerzalnim konzolama za jednostavnu automatizaciju u pogonu ventilacije
- Povoljan i snažan lančani pogon za prozračivanje s 230 V
- Moguće varijabilno podešavanje hoda na 200 mm ili 400 mm za različite zahtjeve kod prozračivanja
- Univerzalni držači i konzole za standardne sustave profila
- Brza i jednostavna montaža
- Mogućnost varijabilne primjene na malim nadsvjetlima
Područja primjene
- Prirodno prozračivanje (230 V) i za privatne stambene zgrade
- Prozori koji se otvaraju prema unutra i prema van s otklopnim, donje otklopnim i zaokretnim krilima
- Montaža na drvene, plastične ili metalne prozore
- Montaža na okvir
Situacija ugradnje u referentnim objektima i videosnimke

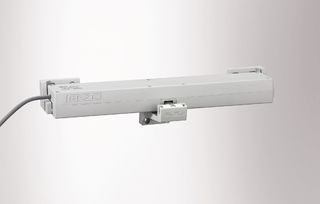

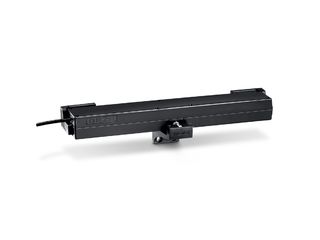

Lančani pogon ECchain
Lančani pogon s univerzalnim konzolama za jednostavne automatizacije u pogonu ventilacije, ugrađen u stambenoj zgradi © GEZE GmbH
Upute o sigurnosti
Pad krila prozora može predstavljati znatnu opasnost za zdravlje i život osoba koje se nalaze u okolini. Stoga je, kada se GEZE pogoni upotrebljavaju na otklopnim prozorima, obavezno propisana primjena GEZE sigurnosnih škara.
Specifikacije proizvoda
| ECchain | |
| Dimenzije | 409 x 44 x 63 mm |
| Potreban prostor na okviru (min.) | Montaža na okvir PREMA UNUTRA: 55 mm, montaža na okvir PREMA VAN: 35 mm |
| Potreban prostor na krilu (min.) | Montaža na okvir PREMA UNUTRA: 37 mm, montaža na okvir PREMA VAN: 20 mm |
| Brzina otvaranja prozračivanje | 9 mm/s |
| Brzina zatvaranja (maks.) | 9 mm/s |
| Tlačna sila (maks.) | 250 N |
| Sila držanja u zatvorenom položaju (maks.) | 1800 N |
| Vlačna sila | 250 N |
| Masa krila | 200 kg* |
| Područje preklapanja | 10 - 23 mm |
| Napon tijekom pogona | 230 V ± 10 % |
| Radni napon | 230 V |
| Potrošnja struje | 0.13 A |
| Potrošnja energije | 30 W |
| Trajanje uključivanja | 30 % |
| Min. presjek žile | 0.75 mm² |
| Broj žila | 4 Zile |
| Radna temperatura | -5 - 60 °C |
| Tip zaštite | IP30 |
| Razred zaštite | II |
| Isključivanje u krajnjem položaju izvučeno | Krajnja sklopka |
| Isključivanje u krajnjem položaju uvučeno | elektronički putem potrošnje struje |
| Isključivanje kod preopterećenja | Da |
| Oklopni prozor PREMA UNUTRA montaža na okvir | Da |
| Zaokretni prozor PREMA UNUTRA montaža na okvir | Da |
| Zaokretni prozor PREMA VAN montaža na okvir | Da |
| Donje otklopni prozor PREMA VAN montaža na okvir | Da |
