E 250 NT * vretenasti pogon kompaktne izvedbe s velikim područjem primjene
- Mogućnost kontinuiranog podešavanja hoda pogona i individualnih brzina prozračivanja i odvoda dima i topline
- Sinkronizacija maks. četiri pogona bez vanjskog upravljačkog uređaja
- Jednostavna promjena načina rada (Solo i Syncro, Master/Slave) pomoću dip sklopke
- IQ windowdrive - pametno upravljanje pogonom
- Ispitano kao prirodni uređaj za odvod dima i topline (NRWG) prema EN 12101-2
Područja primjene
- Sustav odvoda dima i topline (RWA) i prirodno provjetravanje (24 V) za direktno otvaranje u području fasade i krova
- Prozori koji se otvaraju prema unutra i prema van s otklopnim, donje otklopnim i zaokretnim krilima te krovni prozori
- Primjena u sustavu za dovod i odvod zraka
- E 250 NT samo za suhe prostorije, varijanta E 250 NT AB za zaštićeno vanjsko područje (npr. nadstrešnice)
- Montaža na drvene, plastične ili metalne prozore
Situacija ugradnje u referentnim objektima i videosnimke

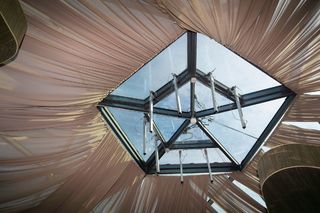

pogon vretena E 250 NT ugrađen u zgradu ureda
E 250 NT je kompaktan pogon vretena s velikim područjem primjene kao što su npr. kod odvođenja dima i topline i prirodnog prozračivanja za direktno izlaganje u području fasada i krova. Osim toga, može se također postaviti kod prozora koji se otvara prema unutra i prozora koji se otvara prema van s nagibnim, sklopivim i zaokretnim krilima. © Jürgen Pollak / GEZE GmbH

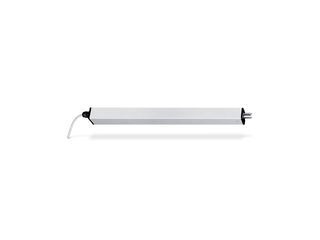

Pogon vretena E 250 NT

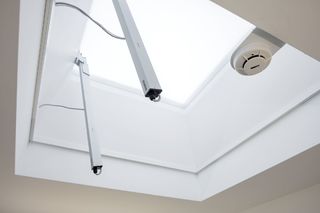

Pogon vretena E 250 NT pogon vretena u kompaktnom dizajnu s velikim područjem primjene, ugrađen u stambenoj zgradi © GEZE GmbH
E 250 NT
Pogon vretena za posebno teške krovne prozore. Prirodno prozračivanje, sustav odvoda dima i topline (RWA), uređaj za prirodni odvod dima i topline (NRWG). Montaža na drvene, plastične ili metalne prozore. Robusna izvedba otporna na koroziju s ugrađenim prigušenjem u krajnjem položaju. Aluminijsko kućište za najviše dizajnerske zahtjeve. © GEZE GmbH
Pogon vretena E 250 NT u zgradi ureda
E 250 NT je kompaktan pogon vretena s velikim područjem primjene kao što su npr. kod odvođenja dima i topline i prirodnog prozračivanja za direktno izlaganje u području fasada i krova. Osim toga, može se također postaviti kod prozora koji se otvara prema unutra i prozora koji se otvara prema vani s nagibnim, sklopivim i zaokretnim krilima. © Jürgen Pollak / GEZE GmbH
Specifikacije proizvoda
| E 250 NT | |
| Dimenzije | 40 x 47 mm |
| Brzina otvaranja RWA | 5,7 mm/s, hod 500: 9,5 mm/s |
| Brzina otvaranja prozračivanje | 5 mm/s |
| Tlačna sila (maks.) | 750 N |
| Sila držanja u zatvorenom položaju (maks.) | 2000 N |
| Tlačna sila | 750 N |
| Vlačna sila | 750 N |
| Napon tijekom pogona | 24 V ± 25 % |
| Radni napon | 24 V DC |
| Potrošnja struje | 1.3 A |
| Potrošnja struje prema području primjene | Prozračivanje (24 V): 0,9 A; odvod dima i topline (18 V): 1,0 A Hod 500: Prozračivanje (24 V): 1,1 A; odvod dima i topline (18 V): 1,3 A |
| Potrošnja energije | 20 W |
| Trajanje uključivanja | 30 % |
| Duljina priključnog kabela | 2 m |
| Posebna duljina priključnog kabela | 5 m, 7.5 m |
| Min. presjek žile | 0.75 mm² |
| Broj žila | 4 Zile |
| Radna temperatura | -5 - 70 °C |
| Tip zaštite | IP65 |
| Razred zaštite | III |
| Funkcija Syncro | Da |
| Dostupno dodatno zaključavanje | Da |
| Vrsta dodatne blokade | Pogon zaključavanja |
| Vrsta skraćenja hoda | Podešivač, Tvorničko namještanje |
| Isključivanje u krajnjem položaju izvučeno | elektronički putem internog davača puta |
| Isključivanje u krajnjem položaju uvučeno | elektronički preko putanje i opterećenja |
| Isključivanje kod preopterećenja | Da |
| Potpuno otvaranja u roku od 60 s | da, do hoda od 500 mm |
| NRWG ispitano | Da |
| Dodatne informacije o prirodnom uređaju za odvođenje dima i topline | da, do hoda od 500 mm |
| Broj sinkronizacija pogona | 4 |
| Kompatibilno sa standardom KNX | Da |
| Oklopni prozor PREMA UNUTRA montaža na okvir | Da |
| Oklopni prozor PREMA UNUTRA montaža na krilo | Da |
| Oklopni prozor PREMA VAN montaža na okvir | Da |
| Zaokretni prozor PREMA UNUTRA montaža na okvir | Da |
| Zaokretni prozor PREMA UNUTRA montaža na krilo | Da |
| Zaokretni prozor PREMA VAN montaža na okvir | Da |
| Donje otklopni prozor PREMA UNUTRA montaža na okvir | Da |
| Donje otklopni prozor PREMA UNUTRA montaža na krilo | Da |
| Donje otklopni prozor PREMA VAN montaža na okvir | Da |
| Krovni prozor PREMA VAN | Da |

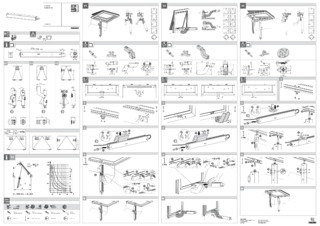

Preuzimanja
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Jürgen Pollak / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Varijante i pričvrsni materijal
* Obavijest o prikazanim proizvodima
Prethodno navedeni proizvodi mogu se razlikovati što se tiče oblika, tipa, karakteristika i funkcija (dizajn, dimenzije, dostupnost, odobrenja, standardi itd.) ovisno o državi. Ako imate dodatna pitanja, obratite se svojoj osobi za kontakt GEZE ili nam pošaljite E-Mail .
