E 1500 S * Vretenasti pogon s velikom brzinom otvaranja i zatvaranja
- Velika tlačna sila i velika brzina
- Maks. širina otvaranja od 1000 mm postiže se za manje od 60 sekunda
- Robusna izvedba otporna na koroziju s ugrađenim prigušenjem u krajnjem položaju
- Za širine krila iznad 1200 mm na raspolaganju su kompleti Syncro pogona
- Aluminijsko kućište za najveće zahtjeve dizajna
- Sveobuhvatni konzole omogućuju višestruku montažu na glavni ili sekundarni rub zatvaranja
- Pogon prozora Syncro set bez vanjskog upravljačkog uređaja
- Ispitano kao prirodni uređaj za odvod dima i topline (NRWG) prema EN 12101-2
Područja primjene
- Teški prozori u području krova
- Prirodno prozračivanje, sustav odvoda dima i topline (RWA), prirodni uređaj za odvođenje dima i topline (NRWG)
- Primjena u sustavima za odvod zraka
- Montaža na drvene, plastične ili metalne prozore
Situacija ugradnje u referentnim objektima i videosnimke
Pogon vretena E 1500 S

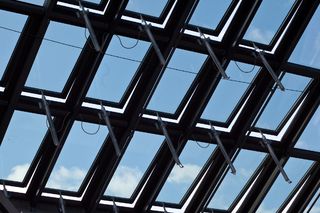

Pogon vretena s velikom brzinom otvaranja i zatvaranja, ugrađen u Rheincenter Weil © Michael Eckmann / GEZE GmbH

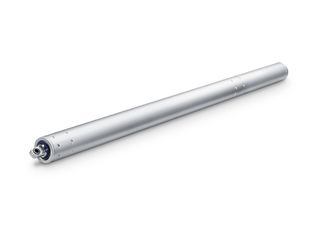

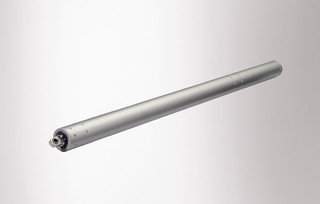

Pogon vretena E 1500 S
Pogon vretena s velikom brzinom otvaranja i zatvaranja © Nikolaus Grünwald / GEZE GmbH
Specifikacije proizvoda
| E 1500 S | |
| Dimenzije | 50 x 50 mm |
| Brzina otvaranja RWA | 16 mm/s |
| Brzina otvaranja prozračivanje | 16 mm/s |
| Brzina zatvaranja (maks.) | 16 mm/s |
| Tlačna sila (maks.) | 1500 N |
| Sila držanja u zatvorenom položaju (maks.) | 25000 N |
| Tlačna sila | 1500 N |
| Vlačna sila | 1500 N |
| Napon tijekom pogona | 24 V ± 25 % |
| Radni napon | 24 V DC |
| Potrošnja struje | 4 A |
| Potrošnja energije | 72 W |
| Preostala valovitost | 20 % |
| Trajanje uključivanja | 30 % |
| Duljina priključnog kabela | 3 m |
| Posebna duljina priključnog kabela | 5 m, 10 m |
| Min. presjek žile | 1 mm² |
| Broj žila | 3 Zile |
| Radna temperatura | -5 - 75 °C |
| Tip zaštite | IP54 |
| Razred zaštite | III |
| Funkcija Syncro | Da |
| Vrsta dodatne blokade | Pogon zaključavanja |
| Vrsta skraćenja hoda | Tvorničko namještanje |
| Isključivanje u krajnjem položaju izvučeno | elektronički |
| Isključivanje u krajnjem položaju uvučeno | elektronički |
| Isključivanje kod preopterećenja | Da |
| Potpuno otvaranja u roku od 60 s | da, do hoda od 1000 mm |
| NRWG ispitano | Da |
| Dodatne informacije o prirodnom uređaju za odvođenje dima i topline | da, do hoda od 1000 mm |
| Broj sinkronizacija pogona | 4 |
| Krovni prozor PREMA VAN | Da |
Preuzimanja
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Michael Eckmann / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Varijante i pričvrsni materijal
* Obavijest o prikazanim proizvodima
Prethodno navedeni proizvodi mogu se razlikovati što se tiče oblika, tipa, karakteristika i funkcija (dizajn, dimenzije, dostupnost, odobrenja, standardi itd.) ovisno o državi. Ako imate dodatna pitanja, obratite se svojoj osobi za kontakt GEZE ili nam pošaljite E-Mail .
