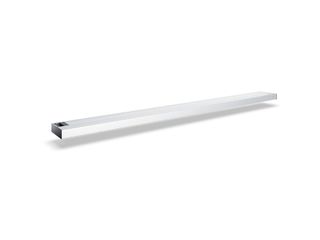

Slimdrive SLT-FR * Automatski sustav teleskopskih kliznih vrata za evakuacijske izlaze i izlaze za spašavanje za uporabu u najužim staklenim fasadama
- Funkcija evakuacijskog puta s redundantnom izvedbom pogona
- Dvije paralelne klizne vodilice vode krilo vrata i time postižu velike širine otvaranja
- Vrlo bešuman pogon na istosmjernu struju male potrošnje, visine od samo 7 cm
- Može se umrežiti i integrirati u automatizaciju zgrade korištenjem otvorenog standarda (BACnet).
- Samostalna detekcija grešaka i protokoliranje
- Ulazi i izlazi za različite funkcije s mogućnošću slobodnog parametriranja
- Integrirana punjiva baterija za otvaranje i zatvaranje u slučaju nužde pri prekidu struje
- Različita mehanička i električna zaključavanja opcijski su dostupna
Područja primjene
- Dvokrilni i četverokrilni sustavi kliznih vrata na evakuacijskim izlazima i izlazima za spašavanje
- Kod skučenih prostornih odnosa s malom svijetlom širinom otvora ili malo mjesta pored otvaranja vrata
- Unutarnja i vanjska vrata visoke frekvencije prolaska
- Moguće širine otvaranja od 1000 do 3600 mm
- Težine krila vrata do 80 kg po krilu
- Prikladni profilni sustavi su fino uokvireni profilni sustav s ISO staklom i integrirani potpuno stakleni sustav (IGG)
Situacija ugradnje u referentnim objektima i videosnimke

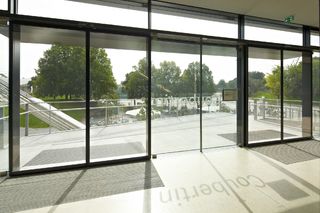

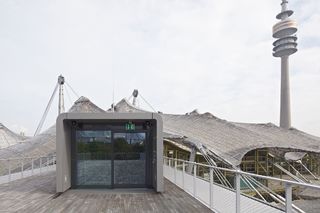

Automatska klizna vrata Slimdrive SL-FR u Coubertin u Olimpijskoj dvorani u Münchenu
Posebno koncipiran za ugradnju u evakuacijske izlaze i izlaze za spašavanje, vrata s kliznim pogonom GEZE Slimdrive SL-FR nalazi svoju primjenu, ako prvo mjesto zauzima sigurnost. © Robert Sprang / GEZE GmbH

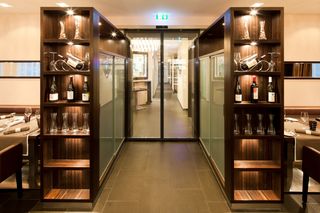

Automatska klizna vrata Slimdrive SL-FR s integriranim punim staklom ugrađena u Eberhards hotel i restoran u Bietigheim-Bissingen
Posebno koncipiran za ugradnju u evakuacijske izlaze i izlaze za spašavanje, vrata s kliznim pogonom GEZE Slimdrive SL-FR nalazi svoju primjenu, ako prvo mjesto zauzima sigurnost. © Dirk Wilhelmy / GEZE GmbH

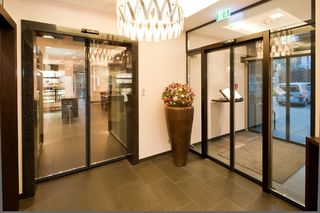

Automatska klizna vrata Slimdrive SL-FR s IGG, bočni dijelovi i nadsvjetlo ugrađena u Eberhards hotel i restoran u Bietigheim-Bissingen
Posebno koncipiran za ugradnju u evakuacijske izlaze i izlaze za spašavanje, vrata s kliznim pogonom GEZE Slimdrive SL-FR nalazi svoju primjenu, ako prvo mjesto zauzima sigurnost. © Dirk Wilhelmy / GEZE GmbH
Automatska klizna vrata Slimdrive SL-FR s IGG, bočni dijelovi i nadsvjetlo kao vjetrobransko postrojenje ugrađena u Eberhards hotel i restoran u Bietigheim-Bissingen
Posebno koncipiran za ugradnju u evakuacijske izlaze i izlaze za spašavanje, vrata s kliznim pogonom GEZE Slimdrive SL-FR nalazi svoju primjenu, ako prvo mjesto zauzima sigurnost. © Dirk Wilhelmy / GEZE GmbH
Automatska klizna vrata Slimdrive SL-FR s IGG u konferencijskom centru u Würzburgu
Posebno koncipiran za ugradnju u evakuacijske izlaze i izlaze za spašavanje, vrata s kliznim pogonom GEZE Slimdrive SL-FR nalazi svoju primjenu, ako prvo mjesto zauzima sigurnost. © Dirk Wilhelmy / GEZE GmbH
Automatska klizna vrata Slimdrive SL-FR + IGG u Uredu za vanjske poslove i Europsku integraciju, Zagreb, Hrvatska
Posebno koncipiran za ugradnju u evakuacijske izlaze i izlaze za spašavanje, vrata s kliznim pogonom GEZE Slimdrive SL-FR nalazi svoju primjenu, ako prvo mjesto zauzima sigurnost. © Robert Les / GEZE GmbH

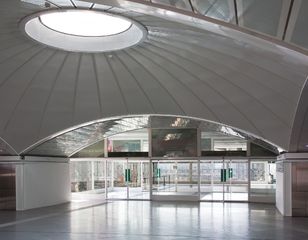

Automatska klizna vrata Slimdrive SL-FR na kolodvoru Atocha u Madridu
Posebno koncipiran za ugradnju u evakuacijske izlaze i izlaze za spašavanje, vrata s kliznim pogonom GEZE Slimdrive SL-FR nalazi svoju primjenu, ako prvo mjesto zauzima sigurnost. © Pau Esculies / GEZE GmbH

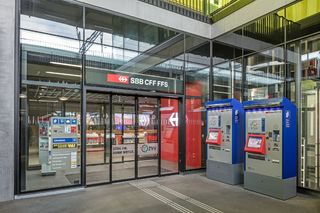

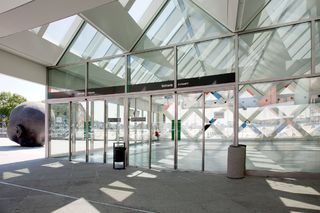

Automatska klizna vrata Slimdrive SLT-FR 2M ugrađena na kolodvoru Zürich Oerlikon
Automatski teleskopski sustav kliznih vrata za evakuacijske izlaze i izlaze za spašavanje za primjenu u najuzanijim staklenim fasadama © Lorenz Frey / GEZE GmbH

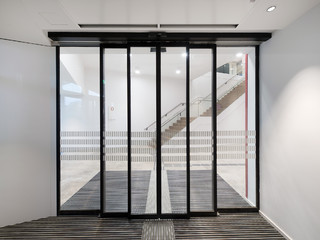

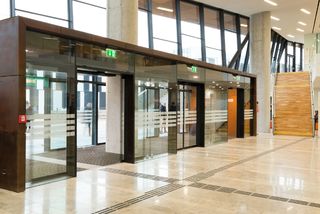

Automatska vrata s kliznim pogonom Slimdrive SLT-FR, ugrađen u bečkom Ekonomskom sveučilištu
Automatski teleskopski sustav kliznih vrata za evakuacijske izlaze i izlaze za spašavanje za primjenu u najuzanijim staklenim fasadama © Sigrid Rauchdobler / GEZE GmbH

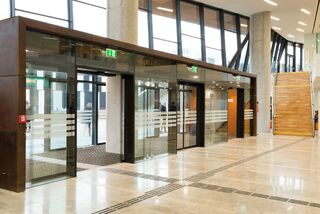

Automatska klizna vrata Slimdrive SL-FR na bečkom Ekonomskom sveučilištu
Posebno koncipiran za ugradnju u evakuacijske izlaze i izlaze za spašavanje, vrata s kliznim pogonom GEZE Slimdrive SL-FR nalazi svoju primjenu, ako prvo mjesto zauzima sigurnost. © Sigrid Rauchdobler / GEZE GmbH

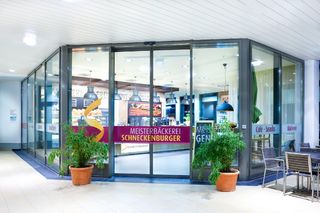

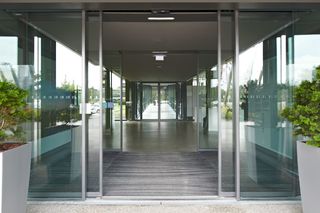

Automatska klizna vrata Slimdrive SL-FR u modnom parku Röther u Villingenu
Posebno koncipiran za ugradnju u evakuacijske izlaze i izlaze za spašavanje, vrata s kliznim pogonom GEZE Slimdrive SL-FR nalazi svoju primjenu, ako prvo mjesto zauzima sigurnost. © Lothar Wels / GEZE GmbH
Automatska klizna vrata Slimdrive SL-FR u modnom parku Röther u Villingenu
Posebno koncipiran za ugradnju u evakuacijske izlaze i izlaze za spašavanje, vrata s kliznim pogonom GEZE Slimdrive SL-FR nalazi svoju primjenu, ako prvo mjesto zauzima sigurnost. © Lothar Wels / GEZE GmbH

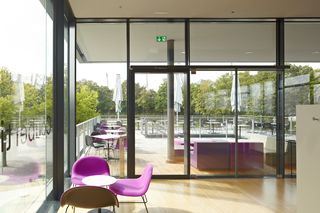

Automatska klizna vrata Slimdrive SL-FR u Coubertin u Olimpijskoj dvorani u Münchenu
Posebno koncipiran za ugradnju u evakuacijske izlaze i izlaze za spašavanje, vrata s kliznim pogonom GEZE Slimdrive SL-FR nalazi svoju primjenu, ako prvo mjesto zauzima sigurnost. © Robert Sprang / GEZE GmbH
Automatska klizna vrata Slimdrive SL-FR ugrađena u Coubertin u Olimpijskoj dvorani u Münchenu
Posebno koncipiran za ugradnju u evakuacijske izlaze i izlaze za spašavanje, vrata s kliznim pogonom GEZE Slimdrive SL-FR nalazi svoju primjenu, ako prvo mjesto zauzima sigurnost. © Robert Sprang / GEZE GmbH
Automatska klizna vrata Slimdrive SL-FR u Coubertin u Olimpijskoj dvorani u Münchenu
Posebno koncipiran za ugradnju u evakuacijske izlaze i izlaze za spašavanje, vrata s kliznim pogonom GEZE Slimdrive SL-FR nalazi svoju primjenu, ako prvo mjesto zauzima sigurnost. © Robert Sprang / GEZE GmbH
Automatska klizna vrata Slimdrive SL-FR na kolodvoru Atocha u Madridu
Posebno koncipiran za ugradnju u evakuacijske izlaze i izlaze za spašavanje, vrata s kliznim pogonom GEZE Slimdrive SL-FR nalazi svoju primjenu, ako prvo mjesto zauzima sigurnost. © Pau Esculies / GEZE GmbH
Automatska klizna vrata Slimdrive SL-FR u hotelu Marmont u Splitu, Hrvatska
Posebno koncipiran za ugradnju u evakuacijske izlaze i izlaze za spašavanje, vrata s kliznim pogonom GEZE Slimdrive SL-FR nalazi svoju primjenu, ako prvo mjesto zauzima sigurnost. © Robert Les / GEZE GmbH
Automatska klizna vrata Slimdrive SLT-FR s integriranim punim staklom ugrađena u Robert Bosch bolnicu u Stuttgartu
Posebno koncipiran za ugradnju u evakuacijske izlaze i izlaze za spašavanje, vrata s kliznim pogonom GEZE Slimdrive SL-FR nalazi svoju primjenu, ako prvo mjesto zauzima sigurnost. © Nikolaus Grünwald / GEZE GmbH
Specifikacije proizvoda
| Slimdrive SLT-FR | |
| Za 1-krilne sustave vrata | - |
| Za 2-krilne sustave vrata | Da |
| Za 4-krilne sustave vrata | Da |
| Visina | 70 mm |
| Dubina | 247 mm |
| Težina krila (maks.), 2-krilno | 80 kg |
| Težina krila (maks.), 4-krilno | 70 kg |
| Širina otvora, 2-krilno | 1000 mm - 3000 mm |
| Širina otvora, 4-krilno | 1600 mm - 3600 mm |
| Radna temperatura | -15 - 50 °C |
| Tip zaštite | IP20 |
| Odvajanje od mreže | Glavna sklopka u pogonu |
| Sukladnost s normom | AutSchR, DIN 18650, DIN EN ISO 13849: Performance Level D, EN 16005 |
