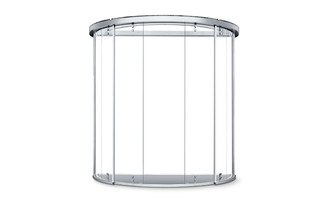

Slimdrive SCR-FR GGS * Automatski sustav kružnih kliznih vrata za evakuacijske izlaze i izlaze za spašavanje za realizaciju potpuno ostakljenih rješenja
- Funkcija evakuacijskog puta s redundantnom izvedbom pogona
- Vrlo bešuman pogon na istosmjernu struju male potrošnje, visine od samo 7 cm
- Sustav se sastoji od dva pogona kojima se upravlja odvojeno
- Kvalitetni okovi od plemenitog čelika otvaraju širok spektar mogućih primjena

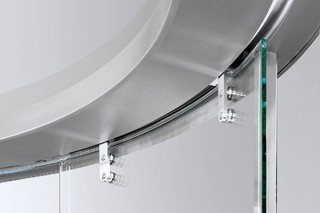

- Krila vrata su bez okvira i pričvršćuju se pomoću dva točkasta držača na klizni mehanizam s kotačićima
- Podna vodilica pričvršćuju se pomoću točkastih držača na staklo
- 40 % veća širina otvaranja nego kod pogona linearnih kliznih vrata
- Moguće su razne varijante pogona i opcije opreme
- Može se umrežiti i integrirati u automatizaciju zgrade korištenjem otvorenog standarda (BACnet).
- Samostalna detekcija grešaka i protokoliranje
- Ulazi i izlazi za različite funkcije s mogućnošću slobodnog parametriranja
- Integrirana punjiva baterija za otvaranje u slučaju nužde kod sigurnosno relevantnih grešaka kao što je npr. prekid struje
- Hodni mehanizam sa samočišćenjem smanjuje ulaganja u održavanje
- Različita mehanička i električna zaključavanja opcijski su dostupna
Područja primjene
- Dvokrilni i četverokrilni sustavi potpuno staklenih vrata na evakuacijskim izlazima i izlazima za spašavanje
- Unutarnja i vanjska vrata visoke frekvencije prolaska
- Reprezentativni ulazi u zgradu, s velikom količinom svjetlosti
- Fasade s uskim konstrukcijama stup-prečka
- Staklene fasade s najvišim standardima dizajna
- Moguće širine otvaranja od 800 do 2300 mm
- Težine krila vrata do maks. 100 kg
Situacija ugradnje u referentnim objektima i videosnimke
Slimdrive SCR-FR GGS
Pogodno za unutarnja i vanjska vrata s visokim stupnjem frekventnosti hodanja. Za reprezentativne ulaze u zgrade s velikim prodorom svjetlosti. Ima funkciju evakuacijskog puta s redundantnom izvedbom pogona. © Jean-Louis Martinetti / GEZE GmbH
Specifikacije proizvoda
| Slimdrive SCR-FR GGS | |
| Za putove evakuacije i izlaza u nuždi | Da |
| Pristupačnost bez prepreka | Da |
| Podesiva brzina otvaranja (prozračivanje) | Da |
| Podesiva brzina zatvaranja | Da |
| Širina otvora, 2-krilno | 800 mm - 2300 mm |
| Svijetla visina prolaza | 2500 mm |
| Visina vijenca (min.) | 75 mm |
| Težina krila (maks.), 1-krilno | 120 kg |
| Težina krila (maks.), 2-krilno | 120 kg |
| Polumjer (min.) | 1250 mm |
| Polumjer (maks.) | 2000 mm |
| Izvedba pomičnog krila | 10 mm ESG-H s GGS sustavom okova (GGS varijanta), Posebna stakla na zahtjev |
| Izvedba bočnih dijelova | 10 mm VSG, Posebna stakla na zahtjev |
| Površina | Premazano prahom prema RAL, Eloksirani laki metal E6/EV1, Eloksirano u boji prema uzorku, Obloženo poliranim plemenitim čelikom, obloženo zrnatim plemenitim čelikom 240, Poseban premaz na zahtjev |
| Izvedba krovne konstrukcije | optički limeni pokrov, Stakleni krov |
| Rasvjeta | nije moguće kod staklenog krova |
| Podne obloge | Podni otirač, Podni otirač po želji klijenta |
| Sustav zračne zavjese | moguće ovisno o konstrukciji stropa |
| Priključak posred fasade izvana | Da |
| Posebna funkcija na zahtjev | Da |
| Rukovanje | Programska sklopka DPS, Programska sklopka TPS, Upravljanje pomoću tehnike vođenja zgrade |
| Sukladnost s normom | DIN 18650, EN 16005 |
Preuzimanja
LABELLING OBLIGATION: © Jean-Louis Martinetti / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Varijante i pričvrsni materijal
* Obavijest o prikazanim proizvodima
Prethodno navedeni proizvodi mogu se razlikovati što se tiče oblika, tipa, karakteristika i funkcija (dizajn, dimenzije, dostupnost, odobrenja, standardi itd.) ovisno o državi. Ako imate dodatna pitanja, obratite se svojoj osobi za kontakt GEZE ili nam pošaljite E-Mail .
