Slimdrive SC * Automatski sustav kružnih kliznih vrata za realizaciju polukružnih rješenja i vjetrobranskih sustava
- Vrlo bešuman pogon na istosmjernu struju male potrošnje, visine od samo 7 cm
- 40 % veća širina otvaranja nego kod pogona linearnih kliznih vrata
- Moguće su razne varijante pogona, na pr. dvostruki ulaz, kutna vrata, kružni luk, polukrug
- Može se umrežiti i integrirati u automatizaciju zgrade korištenjem otvorenog standarda (BACnet).
- Samostalna detekcija grešaka i protokoliranje
- Ulazi i izlazi za različite funkcije s mogućnošću slobodnog parametriranja
- Integrirana punjiva baterija za otvaranje u slučaju nužde kod sigurnosno relevantnih grešaka kao što je npr. prekid struje
- Hodni mehanizam sa samočišćenjem smanjuje ulaganja u održavanje
- Različita mehanička i električna zaključavanja opcijski su dostupna
Područja primjene
- Jednokrilni i dvokrilni sustavi vrata
- Unutarnja i vanjska vrata visoke frekvencije prolaska
- Reprezentativni ulazi u zgradu, s velikom količinom svjetlosti
- Fasade s uskim konstrukcijama stup-prečka
- Staklene fasade s najvišim standardima dizajna
- Vjetrobranski sustavi, u kombinaciji s linearnim kliznim vratima
- Moguće širine otvaranja od 800 do 3000 mm
- Težine krila vrata do maks. 120 kg
- Prikladni sustavi profila jesu fino uokvireni sustav profila s ISO i Mono staklom i potpuno ostakljeni sustav (GGS)
Situacija ugradnje u referentnim objektima i videosnimke
Slimdrive SC
Jedno- i dvokrilni sustavi vrata. Unutarnja i vanjska vrata s visokim stupnjem frekventnosti hodanja. Reprezentativni ulazi u zgrade s velikim prodorom svjetlosti. Fasade s uskim konstrukcijama sa stupićima i prečkama. Staklene fasade s najvišim zahtjevima za dizajnom. Vjetrobranska postrojenja, u kombinaciji s linearnim kliznim vratima.
Automatski sustav polukliznih vrata Slimdrive SC

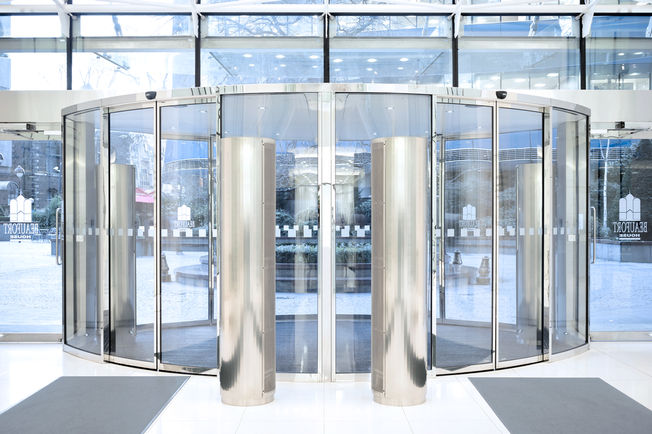

Automatski sustav polukliznih vrata Slimdrive SC povezuje moderni dizajn s optimalnim prolaskom bez prepreka i praktičnost hodanja, Beaufort House, London, UK. © Michael Molloy / GEZE GmbH

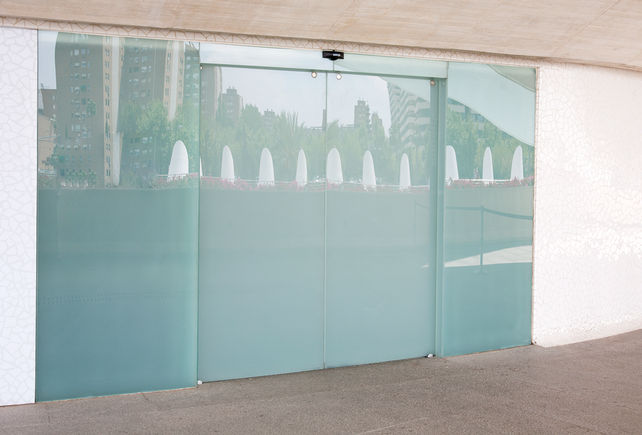

Automatski sustav polukliznih vrata Slimdrive SC s GGS
Automatski sustav polukliznih vrata Slimdrive SC s potpuno staklenim sustavom (GGS), ugrađen u Palacio de las Artes Reina Sofia, Valencija © Pau Esculies / GEZE GmbH

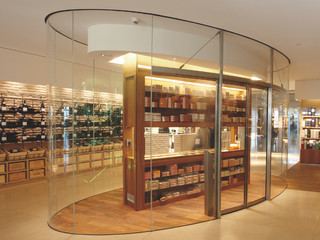

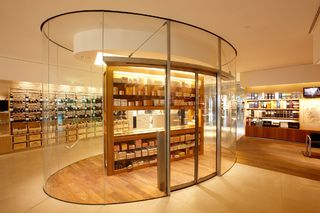

Automatski sustav polukliznih vrata Slimdrive SC
Automatski sustav polukliznih vrata Slimdrive SC, ugrađen u Belgian Sky Shop Brussels International Airport © Erwin Kamphuis / GEZE GmbH

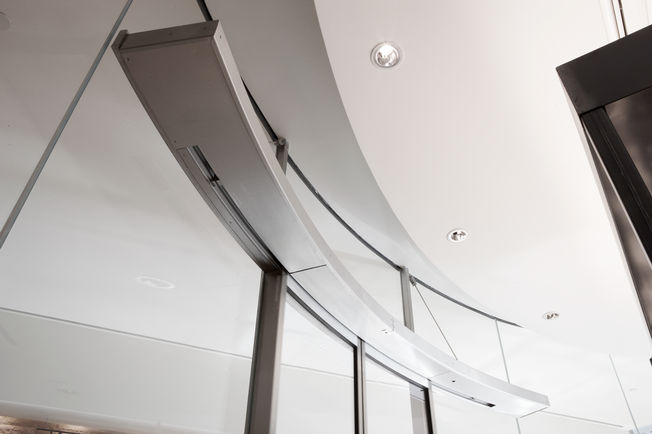

Automatski sustav polukružnih kliznih vrata odnosno kružnih kliznih vrata Slimdrive SC
Automatski sustav polukružnih kliznih vrata odnosno kružnih kliznih vrata Slimdrive SC, ugrađen u Belgian Sky Shop Brussels International Airport, snimka izbliza. © Erwin Kamphuis / GEZE GmbH

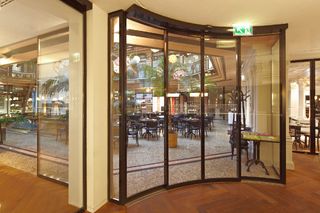

Automatski sustav polukliznih vrata Slimdrive SC
Automatski sustav polukliznih vrata Slimdrive SC, ugrađen u Café Luitpold u Münchenu © Robert Sprang / GEZE GmbH

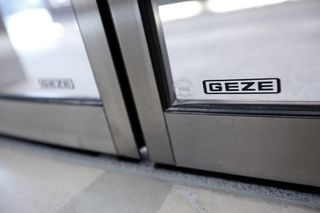

Automatski sustav polukliznih vrata Slimdrive SC
Automatski sustav polukliznih vrata Slimdrive SC, ugrađen u Belgian Sky Shop Brussels International Airport, snimka izbliza © Erwin Kamphuis / GEZE GmbH

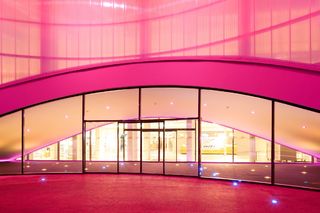

Automatski sustav polukliznih vrata Slimdrive SC

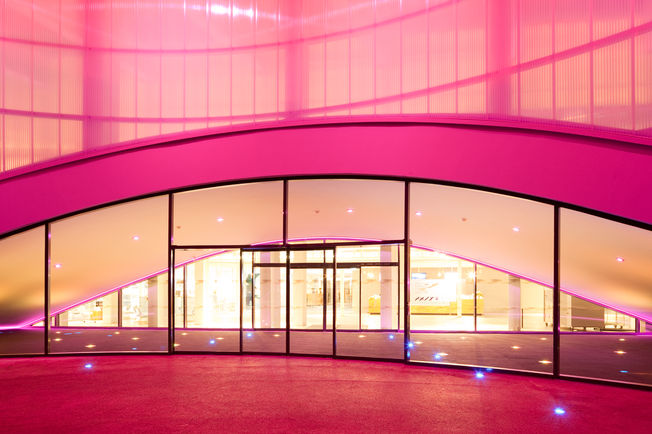

Automatski sustav polukliznih vrata Slimdrive SC, ugrađen u Dorniermuseum Friedrichshafen © Dirk Wilhelmy / GEZE GmbH
Automatski sustav polukružnih kliznih vrata odnosno kružnih kliznih vrata Slimdrive SC

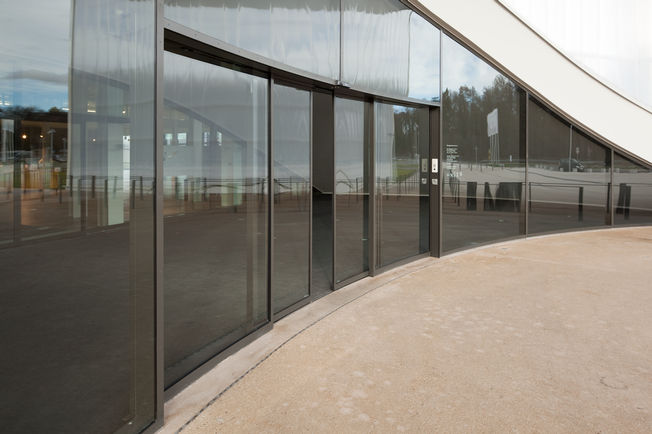

Automatski sustav polukružnih kliznih vrata odnosno kružnih kliznih vrata Slimdrive SC, ugrađen u Dorniermuseum Friedrichshafen. © Dirk Wilhelmy / GEZE GmbH

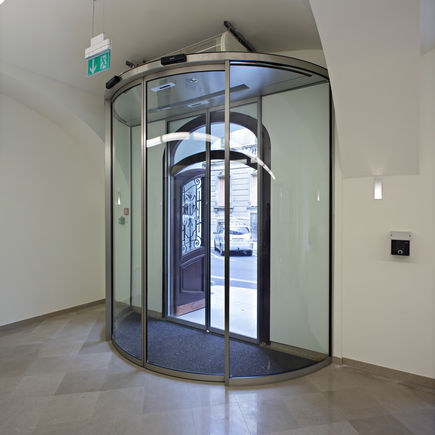

Automatski sustav polukružnih kliznih vrata odnosno kružnih kliznih vrata Slimdrive SC
Automatski sustav polukružnih kliznih vrata odnosno kružnih kliznih vrata Slimdrive SC, ugrađen u Ured za vanjske poslove i Europsku integraciju, Zagreb, Hrvatska-5 © Robert Les / GEZE GmbH
Rigshospitalet Danska
Zakrivljena klizna vrata od stakla s Slimdrive SC pogonom integrirana su u inteligentnu staklenu fasadu ispred rotirajućih zaokretnih vrata ulaza za pacijente © GEZE GmbH
Specifikacije proizvoda
| Slimdrive SC | |
| Pristupačnost bez prepreka | Da |
| Podesiva brzina otvaranja (prozračivanje) | Da |
| Podesiva brzina zatvaranja | Da |
| Širina otvora, 2-krilno | 800 mm - 3000 mm |
| Svijetla visina prolaza | 3000 mm |
| Visina vijenca (min.) | 75 mm |
| Težina krila (maks.), 1-krilno | 120 kg |
| Težina krila (maks.), 2-krilno | 120 kg |
| Polumjer (min.) | 1000 mm |
| Izvedba pomičnog krila | 10 mm VSG, Posebna stakla na zahtjev |
| Izvedba bočnih dijelova | 10 mm VSG, Ispuna panela 22 mm, Posebna stakla na zahtjev |
| Površina | Premazano prahom prema RAL, Eloksirani laki metal E6/EV1, Eloksirano u boji prema uzorku, Obloženo poliranim plemenitim čelikom, obloženo zrnatim plemenitim čelikom 240, Poseban premaz na zahtjev |
| Izvedba krovne konstrukcije | optički limeni pokrov, vodonepropusni krov s odvodnim kanalom za vodu, Stakleni krov |
| Rasvjeta | kod varijante s krovom, nije moguće kod staklenog krova, po želji klijenta |
| Podne obloge | Podni otirač, Podni otirač po želji klijenta |
| Sustav zračne zavjese | moguće ovisno o konstrukciji stropa |
| Priključak posred fasade izvana | Da |
| Posebna funkcija na zahtjev | Da |
| Rukovanje | Programska sklopka DPS, Programska sklopka TPS, Upravljanje pomoću tehnike vođenja zgrade, PC, Upravljanje, Centrala |
| Sukladnost s normom | DIN 18650, EN 16005 |
