Ispravno namještanje GEZE zatvarača vrata – to trebate znati!
Protupožarna zaštita, bez prepreka ili udobnost – zatvarači vrata moraju ispunjavati mnoge zahtjeve. Kako biste mogli pouzdano, sigurno i trajno omogućiti sve ove funkcionalnosti, neophodna je stručna instalacija, stručno namještanje i održavanje zatvarača vrata. Ovdje će obrađivači doznati na što trebaju paziti pri profesionalnoj montaži – i koje parametre treba poštovati kako bi se osigurala praktičnost hodanja i sigurnost.
Kratak pregled najvažnijih parametara kod zatvarača vrata
1. Sila zatvaranja 2. Brzina zatvaranja 3. Konačni udar (TS 5000/TS 4000S)/ Konačna brzina zatvaranja (TS 5000 SoftClose) 4. Kočenje pri otvaranju 5. Odgoda zatvaranja (TS 4000 S/TS 5000 S) 6. Prikaz sile zatvaranja
Osnovne funkcionalnosti zatvarača vrata, koje se mogu individualno namjestiti, su:
- sila zatvaranja odn. veličina zatvarača vrata,
- brzina zatvaranja,
- graničnik,
- prigušivač otvaranja i
- odgoda zatvaranja.
Imajte na umu da montažu i namještanje zatvarača vrata uvijek treba obavljati stručno osoblje. Osobito ako se radi o zatvaračima vrata na vratima za protupožarnu zaštitu, vratima za staze za spašavanje i evakuacijskim vratima nazovite kvalificiranog tehničara radi pomoći jer profesionalno postavljena rješenja za vrata mogu spasiti živote u slučaju požara. Ne preuzimamo nikakvu odgovornost za nestručnu montažu i namještanje. Osim toga, vijcima za namještanje treba rukovati samo s velikim oprezom i ispravnim alatom.
Detaljno o opcijama namještanja
Varijante namještanja razlikuju se ovisno o modelu. Ovdje preporučamo da pogledate službene preporuke za namještanje GEZE zatvarača vrata.
Preuzimanje Opcije ugradnje za gornje zatvarače vrata (PDF | 3,10 MB)
Sila zatvaranja označava silu kojom zatvarač vrata djeluje na krilo vrata kako bi zatvorio vrata. Sila zatvaranja (koja se naziva i veličina zatvarača vrata) ovisi o širini krila vrata koja se zatvaraju. To znači da u prvom koraku treba utvrditi širinu krila, koja prema DIN EN 1154 zahtijeva određenu silu zatvaranja zatvarača vrata. Osim toga, drugi strukturni uvjeti mogu dovesti do toga da treba namjestiti veću veličinu. To uključuje, na primjer, visinu vrata, težinu vrata ili lokalne uvjete kao što je utjecaj vjetra.
Sila zatvaranja zatvarača vrata opisuje se EN razredom. Razred EN 1 upotrebljava se za vrata s malom širinom vrata ili širinom krila i malom težinom, npr. za vrata unutar stambenih zgrada. Za ulazna kućna vrata obično je potrebna veća veličina zatvarača. Na protupožarnim vratima mora biti namještena minimalna veličina zatvarača EN 3. Zatvarači na protudimnim i protupožarnim vratima dopušteni su do maksimalne širine krila vrata od 1600 mm (EN 7).
Sila zatvaranja regulira se jednim vijkom za namještanje na zatvaraču. Dotičnu EN vrijednost možete očitati s prikaza sile zatvaranja.
Brzina zatvaranja regulira brzinu kojom zatvarač vrata zatvara vrata.
Pritom se brzina zatvaranja ne smije namjestiti na previsoko kako se osobi iza vrata ne bi zalupila pred nosom. Ona ne smije biti namještena ni prenisko kako bi se vrata prvenstveno sigurno zatvorila. Stoga je namjestite tako da se vrata otvorena 90° zatvore za 5 – 7 sekundi. Osobito u zgradama kao što su višeobiteljske kuće ili poslovne zgrade otvorena vrata mogu predstavljati sigurnosni rizik dopuštajući pristup neovlaštenim osobama. U mnogim slučajevima zatvorena vrata doprinose i uštedi energije.
S takozvanim graničnikom možete namjestiti koliko jako vrata upadaju u bravu. To znači da se kretanje vrata ubrzava u zadnjih nekoliko stupnjeva prije nego što se vrata zatvore kako bi se prevladao otpor zatvaranja kao što je trenje brtvi za vrata. Time se može osigurati da vrata sigurno upadnu u bravu.
Ako je graničnik previše velik, vrata se obično zalupe uz tresak. No ako je pak regulacija preslaba, može se dogoditi da se vrata više ne zatvaraju kompletno potpuno sama.
Prigušivač otvaranja je amortizer koji sprječava da se vrata prenaglo otvore. Time se, na primjer, štiti osobe, elementi vrata, susjedni zidovi i čak predmeti iza vrata.
Prigušivač otvaranja smanjuje dakle brzinu vrata koja se snažno otvaraju. Međutim, on ne može zamijeniti zasebno ograničenje kuta otvaranja, na primjer u slučaju vrata koja se otvaraju prema van i vrata koja je zahvatio vjetar – na primjer ugradnja odbojnika vrata ili drugih konstrukcijskih mjera. Napomena: Ventil se ne bi trebalo previše otvoriti jer to dovodi do propuštanja.
Odgoda zatvaranja smanjuje brzinu zatvaranja vrata. Tako na primjer, osobe s prtljagom, osobe s pomagalima za hodanje ili druge osobe s invaliditetom imaju dovoljno vremena da prođu kroz područje vrata.
Pronađite pravi zatvarač vrata
Naš portfelj ima širok izbor zatvarača vrata koji su prikladni za različite prikaze ugradnje i nude mnoge individualne mogućnosti namještanja. Linije zatvarača vrata tvrtke GEZE kreću se od gornjih zatvarača vrata do brojnih varijanti za protupožarna i zaštitna protudimna vrata.
Kako bismo vam olakšali odabir pravog zatvarača vrata, nudimo praktičan pretraživač proizvoda koji sustavno ispituje sve zahtjeve i funkcije. Tako ćete brzo i jednostavno doći do proizvoda koji vam odgovara.
Zatvarač vrata TS 5000 Softclose
© GEZE GmbH
Neki uvjeti u prostoriji otežavaju tiho i sigurno zatvaranje vrata. Stoga smo proširili svoju ponudu i uz provjereni zatvarač vrata TS 5000 lansirali novu varijantu na tržište – TS 5000 SoftClose. U intervjuu, naš voditelj proizvoda u području tehnike vrata, Alexander Müller, objašnjava prednosti zatvarača TS 5000 SoftClose i posebne značajke za obrađivače i operatore zgrade.
INTERVJU
Videa ugradnje GEZE zatvarača vrata
Kako bismo vam kao obrađivaču pomogli s instalacijom i namještanjem GEZE proizvoda, na našem YouTube kanalu nudimo čitav niz videa ugradnje. Tu ćete pronaći naše videozapise o zatvaračima vrata GEZE, pri čemu montaža funkcionira prema istom obrascu za sve modele.
Youtube kanal tvrtke GEZE

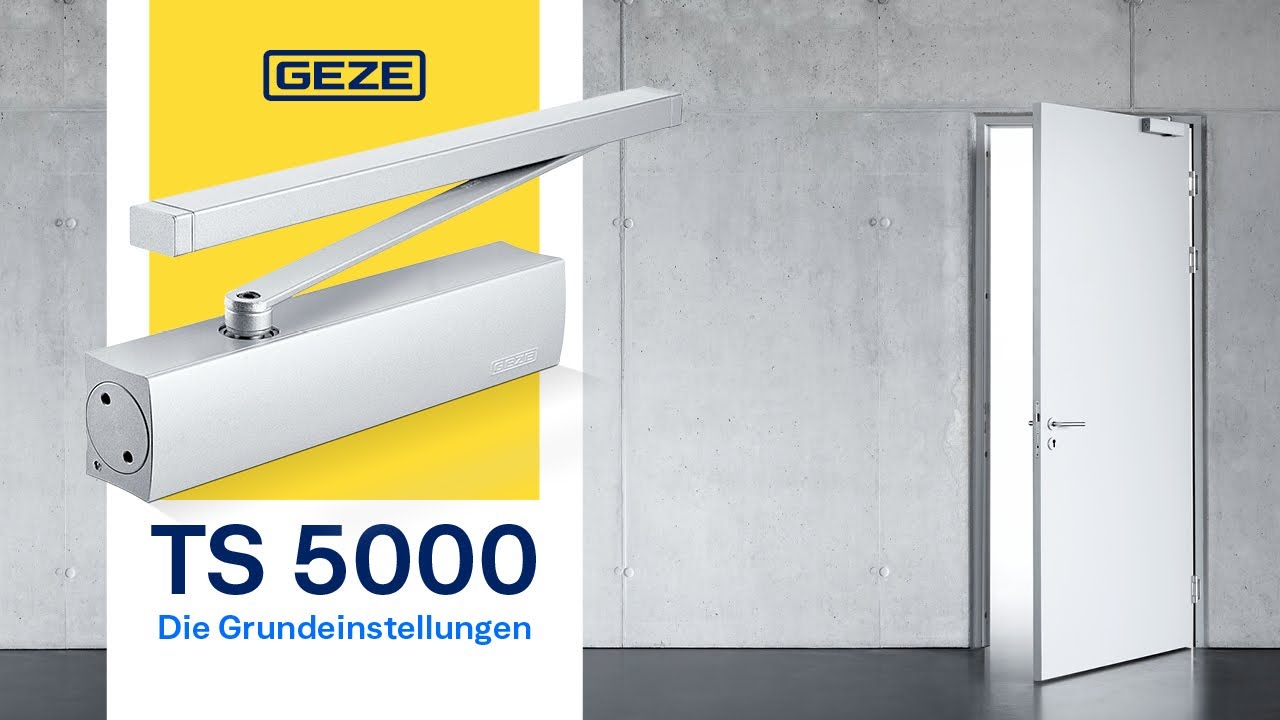

Türschließer richtig einstellen | TS 5000 von GEZE | Deutsch

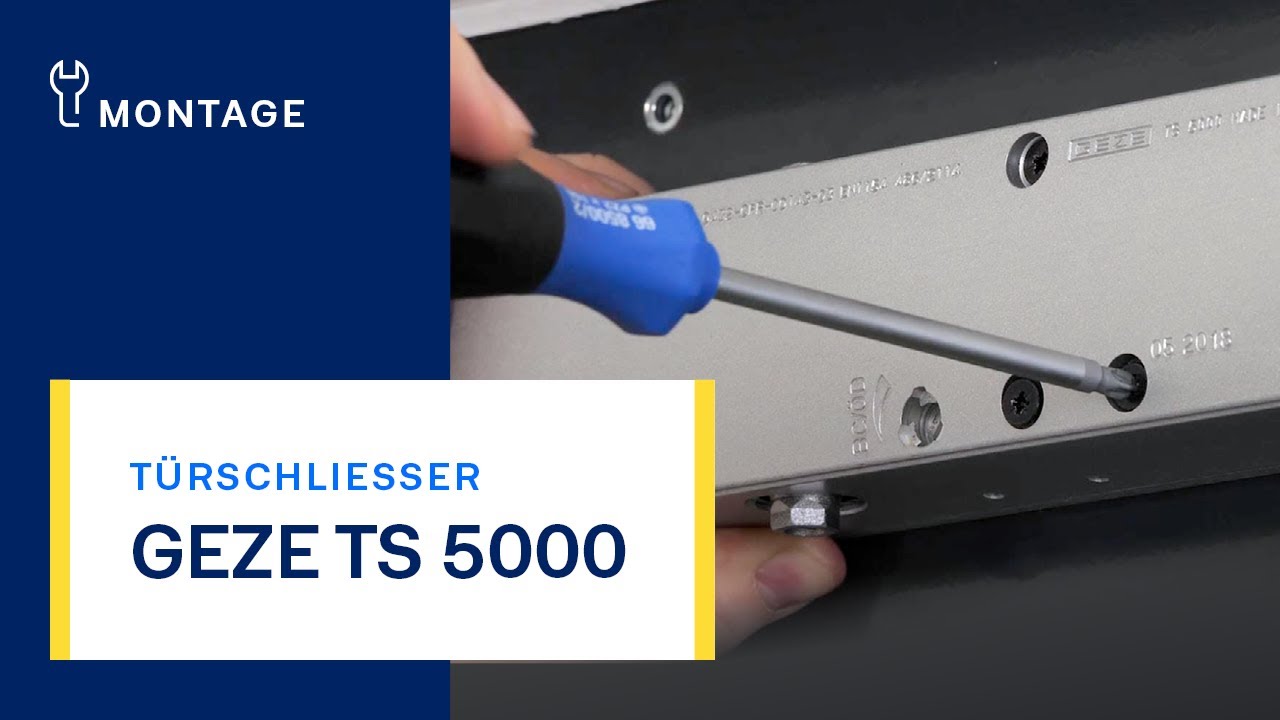

Montaža i namještanje zatvarača vrata GEZE TS 5000
Primjer primjene | Zatvarač vrata TS 5000 SoftClose
Često postavljana pitanja o namještanju GEZE zatvarača za vrata
Može se dogoditi da se zatvarači vrata ne ponašaju na uobičajen način – bilo zbog nestručnog rukovanja ili utjecaja okoline. Stoga je moguće da se zatvarači vrata moraju ponovno namjestiti u slučaju temperaturnih oscilacija.
U sljedećem popisu pronaći ćete najčešće uzroke problema i moguća rješenja za njihovo rješavanje.
Imajte na umu: Ne preuzimamo nikakvu odgovornost za nepropisnu montažu i nepropisno namještanje. Tvrtka GEZE preporučuje da montažu po potrebi izvrši stručna osoba. Osobito ako se radi o zatvaračima vrata na vratima za protupožarnu zaštitu, vratima za staze za spašavanje i evakuacijskim vratima nazovite kvalificiranog tehničara radi pomoći. U našim obukama za obrađivače dobit ćete pregled cjelokupne ponude GEZE zatvarača vrata, uključujući preporuke za montažu i namještanje. Naravno, uvijek smo vam na raspolaganju savjetima i podrškom!
GEZE SERVICE
| UZROK | OTKLANJANJE |
| Ometanje postupka zatvaranja (vrata koja stružu, brtve koje se zaglavljuju) | Uklonite smetnju |
| Postavka sile zatvaranja (1) premala | Povećajte postavku sile zatvaranja (1) (veličina zatvarača vrata) |
| Propuh | Provjerite okruženje i uklonite vanjske utjecaje (npr. Prozor, ventilacijski sustav) |
| Mehanička blokada uglavljena | Povlačiti dok se blokada ne oslobodi |
| UZROK | OTKLANJANJE |
| Ometanje postupka zatvaranja (vrata koja stružu, brtve koje se zaglavljuju) | Uklonite smetnju |
| Postavka sile zatvaranja (1) premala | Povećajte postavku sile zatvaranja (1) (veličina zatvarača vrata) |
| Propuh | Provjerite okruženje i uklonite vanjske utjecaje (npr. Prozori, ventilacijski sustav) |
| Brzina zatvaranja (2) premala | Povećajte brzinu zatvaranja (2) |
| UZROK | OTKLANJANJE |
| Brzina zatvaranja (2) prevelika | Smanjite brzinu (2) |
| Graničnik (3) je prejak | Smanjite postavku graničnika (3) |
| Na zatvaraču vrata curi ulje | Zamijenite zatvarač vrata |
| Propuh | Provjerite okruženje i uklonite vanjske utjecaje (npr. Prozori, ventilacijski sustav) |
| UZROK | OTKLANJANJE |
| Sila zatvaranja (1) ili graničnik (3) namješteni su na premalu vrijednost | Povećajte silu zatvaranja (1) ili postavku završnog momenta zatvaranja (3) |
| Zasun brave teško se pokreće | Provjeriti, namastiti (obratiti pozornost na upute proizvođača!) |
| UZROK | OTKLANJANJE |
| Teško pokretljiva vrata / okovi (vrata koja stružu, brtve koje se zaglavljuju) | Uklonite smetnju / namjestite okove |
| Pogrešna veličina zatvarača vrata (1) | Smanjite silu zatvaranja (1!) (obratite pozornost na najmanju silu zatvaranja na protupožarnim vratima!) |
| Propuh | Provjerite okruženje i uklonite vanjske utjecaje (npr. Prozori, ventilacijski sustav) |
| UZROK | OTKLANJANJE |
| Graničnik (3) namješten prejako | Provjerite i namjestite |
| UZROK | OTKLANJANJE |
| Prigušivač otvaranja (4) namješten prejako | Provjerite i namjestite |
| UZROK | OTKLANJANJE |
| Nije aktivirano / položaj blokade se ne postiže | Provjerite i namjestite, otvorite vrata više od položaja blokade |
| UZROK | OTKLANJANJE |
| Vijci ventila / vijak za namještanje previše pritegnuti / oštećeni | Zamijenite zatvarač vrata |
